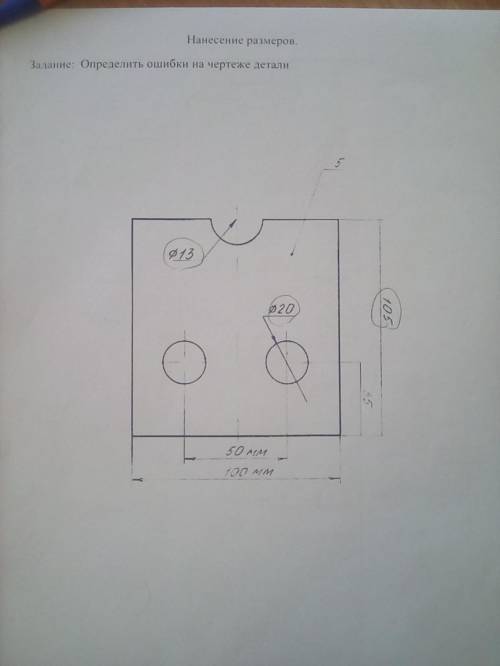

Объяснение:
1. Ф13 - быстрее всего, это радиус (R13) и стрелка должна быть от центра к дуге.
2. Ф20 - не хватает второй стрелки. Нужно добавить текст: 2 отв.
3. Размеры 35 и 105 расположить над размерной линией слева.
4. Размеры на конструкторских чертежах указываются в миллиметрах, следовательно, наносить , что размер в мм не нужно.
5. Размеры, желательно, выносить за контур чертежа.
