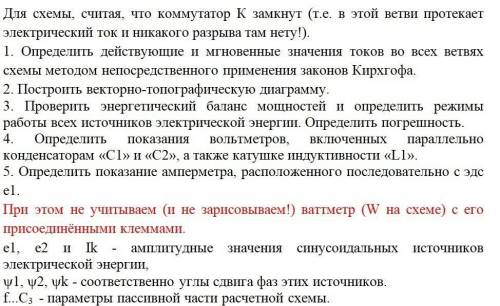

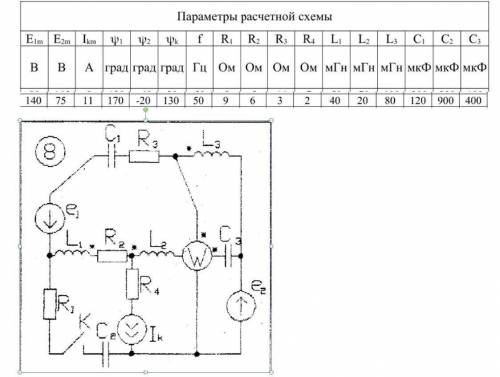

Для схемы, считая, что коммутатор К замкнут (т.е. в этой ветви протекает электрический ток и никакого разрыва там нету!). 1. Определить действующие и мгновенные значения токов во всех ветвях схемы методом непосредственного применения законов Кирхгофа. 2. Построить векторно-топографическую диаграмму. 3. Проверить энергетический баланс мощностей и определить режимы работы всех источников электрической энергии. Определить погрешность. 4. Определить показания вольтметров, включенных параллельно конденсаторам «С1» и «С2», а также катушке индуктивности «L1». 5. Определить показание амперметра, расположенного последовательно с эдс el. При этом не учитываем (и не зарисовываем!) ваттметр (W на схеме) с его присоединёнными клеммами. el, e2 и Ik - амплитудные значения синусоидальных источников электрической энергии, vl, v2, - соответственно углы сдвига фаз этих источников. f…C3 - параметры пассивной части расчетной схемы.
Незнаю
Объяснение:
