По двум заданным постройте третий. выполните технический рисунок детали

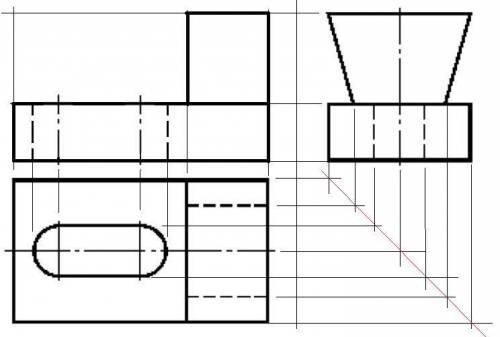

Построение главного вида показано на рисунке.

Объяснение:

1. Построим постоянную прямую, для уточнения элементов и геометрических форм детали , как показано на рисунке.

2. проведем линии проекционной связи на профильную и фронтальную плоскости проекций.

3. В местах пересечения линий проекционной связи определятся вершины, ребра и грани детали на фронтальной плоскости проекций.
