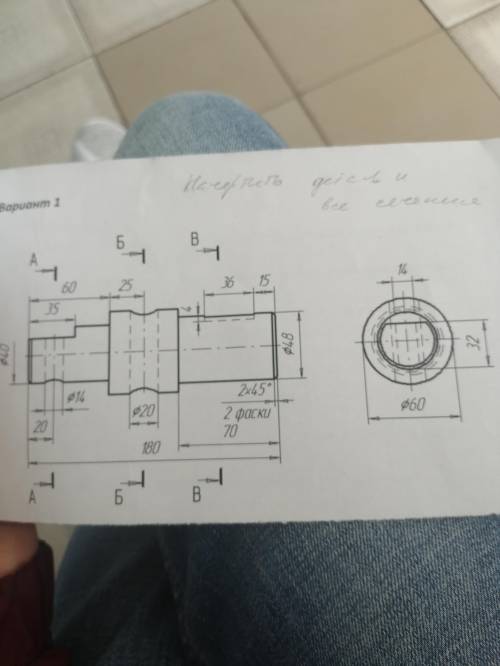

нужно начертить деталь и все сечения. Можно не сильно аккуратно, главное чтобы суть была понятна, так как вообще не шарю. Очень нужна : Инженерная графика.

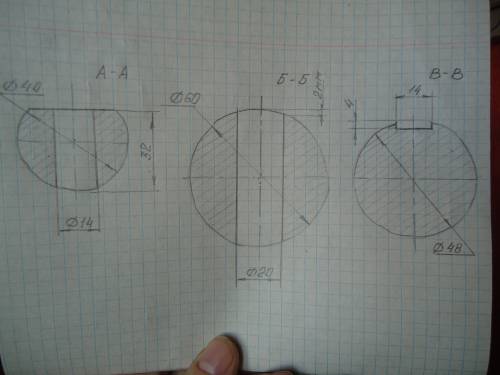

Я не стала перечерчивать заданный чертёж, а показала только три сечения, которые надо расположить под главным видом чертежа.

Думаю, что вид слева можно не чертить, а только повторить главный вид, показав на нём размеры, но не все. Часть размеров, которые проставлены на сечениях, с главного вида надо убрать.

  На центральном цилиндре проходит вертикальное отверстие и сверху и снизу выполнен прогиб на 2 мм. На сечение Б-Б я показала, откуда он появляется. Этот размер 2 мм наносить не надо, это просто подсказка для высоты прогиба.

   Надеюсь, что смогла вам .
