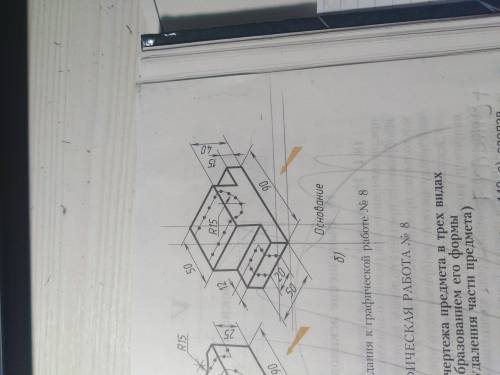

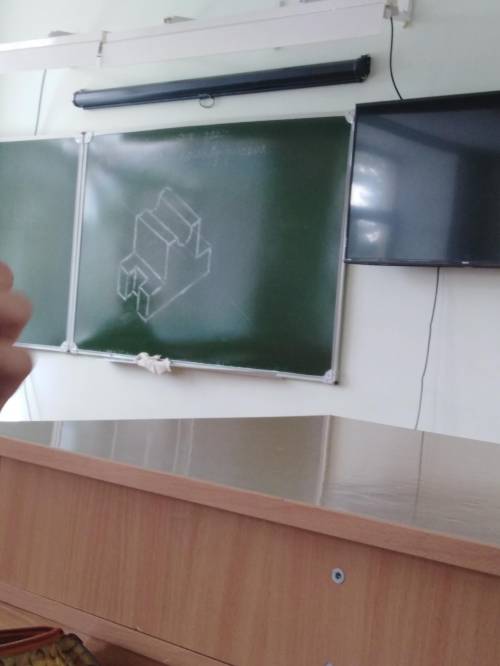

Последовательность построения изометрической проекции см. на фото.
Объяснение:
1) Сначала постройте оси х, у и z под углом 120 градусов друг к другу.
Если строите на клетчатой бумаге, то отступите от начала координат по горизонтали вправо и влево по 5 клеток, а от этих точек вниз по 3 клетки. Через полученные точки проходят оси х и у. А ось z направлена вертикально вверх.
2) Постройте вид спереди, отступая по осям и параллельно им действительные размеры детали или выбранные вами размеры.и параллельно оси У и отступите по этим направлениям одинаковые расстояния, равные ширине детали.
3) Постройте в верхней части детали ромб со стороной 2R, проведите большую диагональ ромба и два наклонных отрезка из нижней вершины ромба ( точка О₁). На боковом рисунке отмечен крупный радиус R из О₁ и маленький радиус r О₃ для построения овала.
Вам нужна только нижняя его часть, поэтому из верхней вершины ромба О₂ проведите нижнюю крупную дугу радиусом R, а затем маленьким радиусом r проведите маленькую дугу из О₃.
Постройте часть овала в дальней части детали также.
4) Осталось построить выемку в нижней части детали, отступая одинаковые расстояния от середины ребра по ширине.
Последовательность построения изометрической проекции см. на фото.
Объяснение:
1) Сначала постройте оси х, у и z под углом 120 градусов друг к другу.
Если строите на клетчатой бумаге, то отступите от начала координат по горизонтали вправо и влево по 5 клеток, а от этих точек вниз по 3 клетки. Через полученные точки проходят оси х и у. А ось z направлена вертикально вверх.
2) Постройте вид спереди, отступая по осям и параллельно им действительные размеры детали или выбранные вами размеры.и параллельно оси У и отступите по этим направлениям одинаковые расстояния, равные ширине детали.
3) Постройте в верхней части детали ромб со стороной 2R, проведите большую диагональ ромба и два наклонных отрезка из нижней вершины ромба ( точка О₁). На боковом рисунке отмечен крупный радиус R из О₁ и маленький радиус r О₃ для построения овала.
Вам нужна только нижняя его часть, поэтому из верхней вершины ромба О₂ проведите нижнюю крупную дугу радиусом R, а затем маленьким радиусом r проведите маленькую дугу из О₃.
Постройте часть овала в дальней части детали также.
4) Осталось построить выемку в нижней части детали, отступая одинаковые расстояния от середины ребра по ширине.
Обведите полученное изображение.
Надеюсь, что объяснила понятно и смогла вам .
