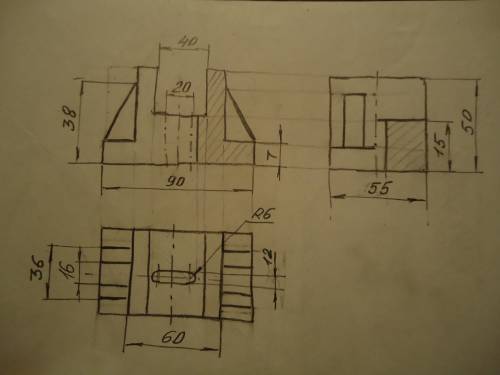

Чертёж детали из трёх проекций с выполнением на виде спереди соединения половины вида и половины разреза и на виде слева - соединения половины вида и половины разреза см. на фото.
Чертёж выполнен от руки с сохранением пропорций на глаз.
Особенностью детали считаю наличие слева и справа по две опоры.
Чертёж детали из трёх проекций с выполнением на виде спереди соединения половины вида и половины разреза и на виде слева - соединения половины вида и половины разреза см. на фото.
Чертёж выполнен от руки с сохранением пропорций на глаз.
Особенностью детали считаю наличие слева и справа по две опоры.
Надеюсь,что смогла вам .
