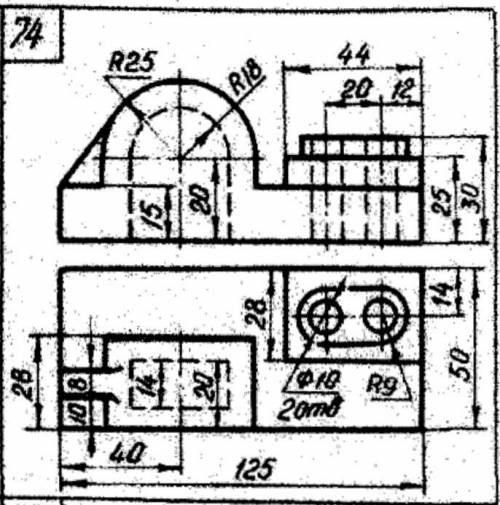

По двум заданным видам изделия построить третий и выполнить необходимые сложные разрезы. 2. Определить положение секущих плоскостей, которое обеспечивает наиболее полную информацию о внутреннем содержании детали. Обозначить секущие плоскости специальным условным знаком (см. ГОСТ "Виды, разрезы, сечения").
3. На месте вида спереди вычертить сложный разрез, выполнить штриховку.

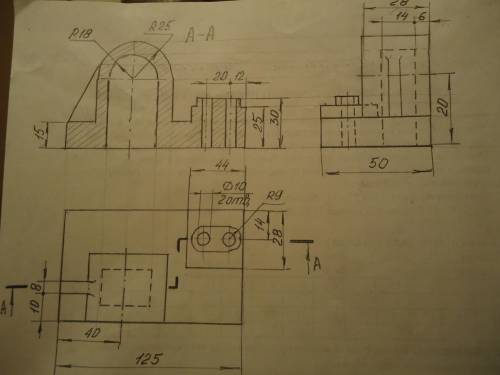

Чертёж детали из трёх проекций, выполненный с охранением пропорций на глаз, см. на фото.
На виде спереди выполнен ступенчатый разрез А-А.
Надеюсь, что смогла вам .
