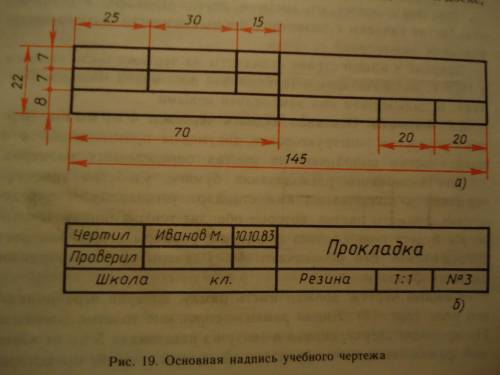

1) На листе А4 начертите рамку (слева надо отступить 20 мм, от всех других сторон отступить 5 мм) и в правом нижнем углу начертить основную надпись размером 145 мм х 22 мм и заполните её по образцу на фото №3.
Замерьте расстояние по длине листа между рамками - L.
Замерьте расстояние по высоте листа между рамками - h.
Рассчитайте а и b по формулам на фото №1.
Проведите тонкие вертикальные линии, начиная от рамки слева:
а, 50 мм, а, 50 мм. Теперь проведите тонкие горизонтальные линии, начиная от рамки сверху: b, 52 мм, b, 50 мм.
Получите на пересечении этих линий прямоугольники, это - зоны, где будут располагаться виды детали.

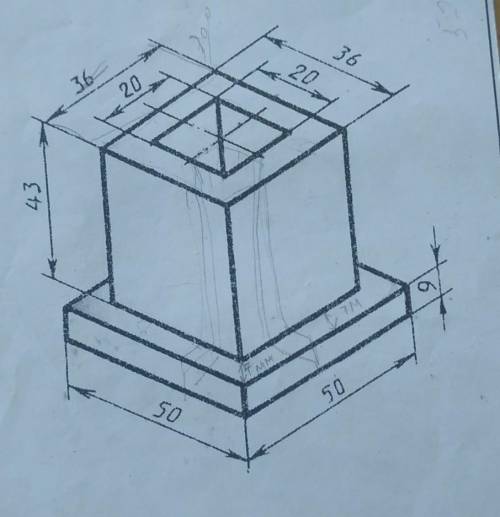

2) На фото №2 показаны виды детали и проставлены размеры.
Повторите их в ваших прямоугольниках сначала в тонких линиях, а затем обведите сплошной основной толстой линией толщиной 1 мм. С тонких линий нанесите размеры, как на чертеже.
1) На листе А4 начертите рамку (слева надо отступить 20 мм, от всех других сторон отступить 5 мм) и в правом нижнем углу начертить основную надпись размером 145 мм х 22 мм и заполните её по образцу на фото №3.
Замерьте расстояние по длине листа между рамками - L.
Замерьте расстояние по высоте листа между рамками - h.
Рассчитайте а и b по формулам на фото №1.
Проведите тонкие вертикальные линии, начиная от рамки слева:
а, 50 мм, а, 50 мм. Теперь проведите тонкие горизонтальные линии, начиная от рамки сверху: b, 52 мм, b, 50 мм.
Получите на пересечении этих линий прямоугольники, это - зоны, где будут располагаться виды детали.
2) На фото №2 показаны виды детали и проставлены размеры.
Повторите их в ваших прямоугольниках сначала в тонких линиях, а затем обведите сплошной основной толстой линией толщиной 1 мм. С тонких линий нанесите размеры, как на чертеже.
Надеюсь, что смогла вам .
