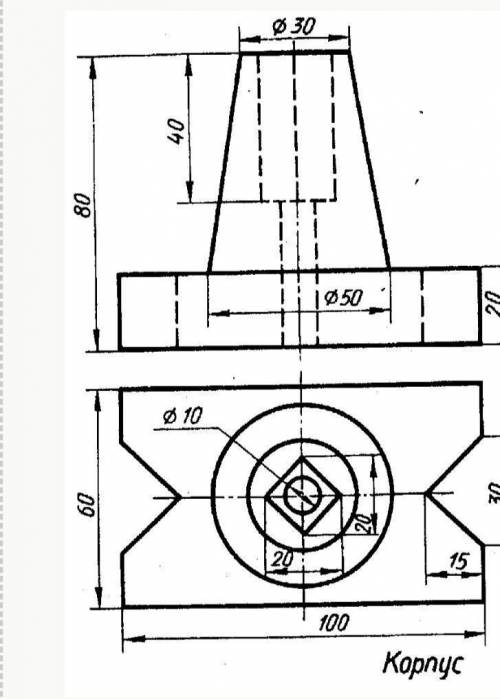

Другие предметы: ЧЕРЧЕНИЕ ЧЕРЧЕНИЕ ЧЕРЧЕНИЕ Построение аксонометрических изображений по двум видам детали построить третий выполнить разрезы в изометрии выполнить вырез четверти проставить размеры фаз м1:1 15 вариант

dan2013215671 · Answer

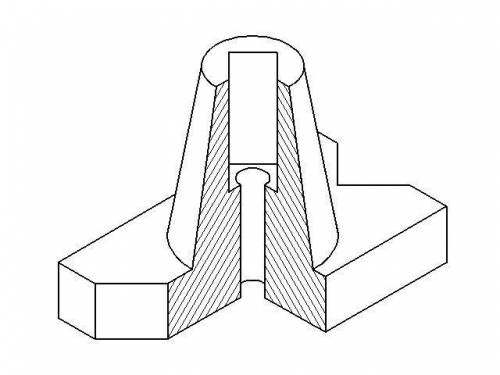

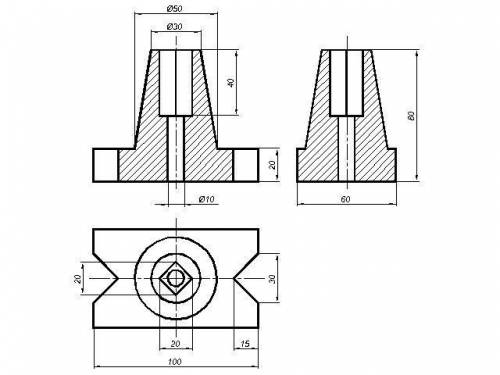

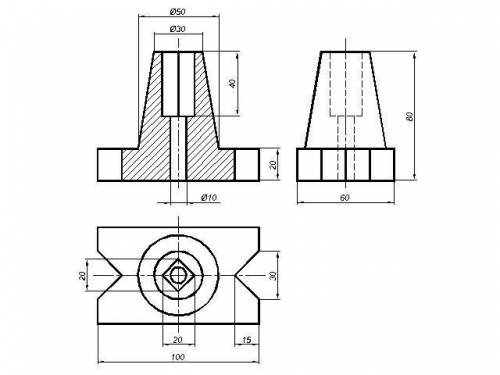

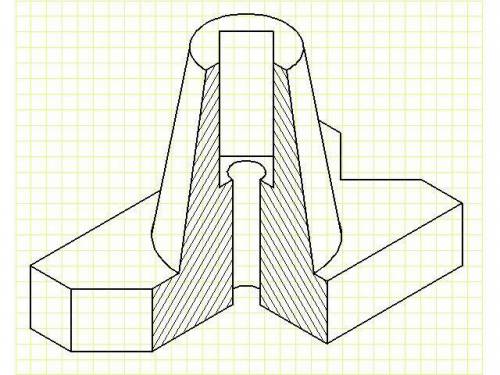

Объяснение:Для этой детали достаточно сделать фронтальный разрез, но на всякий случай, на втором чертеже сделала и профильный разрез....
