Техническая механика Задание

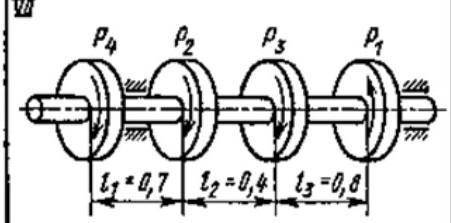

Для данного вала (рисунок 5.2) построить эпюру крутящих моментов; определить диаметр вала на каждом участке и полный угол закручивания.
Указания:
Мощность на зубчатых колесах принять:
Р2 = 0,5·Р1;
Р3 = 0,3·Р1;
Р4 = 0,2·Р1.
Допускаемое напряжение [τ] = 30 МПа,
модуль сдвига G = 0,8·105 МПа.
Полученное расчетное значение диаметра вала (в мм) округлить до ближайшего большего числа, оканчивающегося на 0, 2, 5, 8.
P1=32 кВт
w(омега) =30 рад/с​
