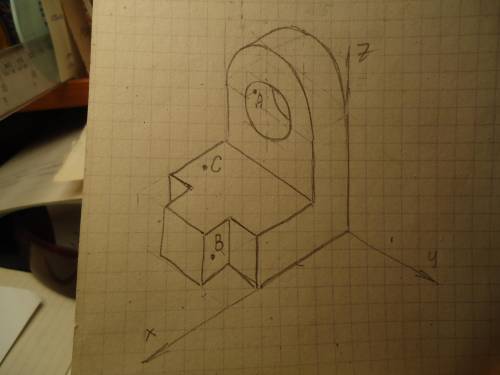

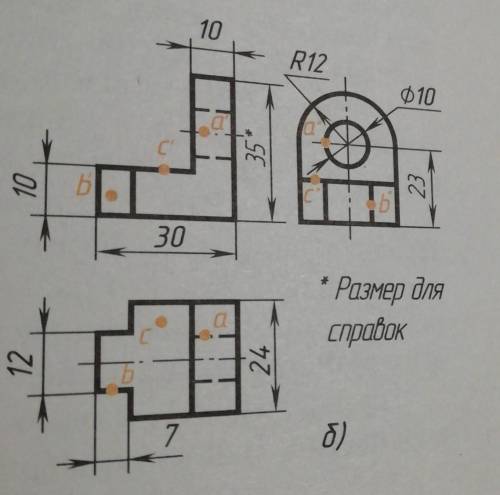

1. а) По заданию учителя постройте аксонометрическую проек- цию одной из деталей (рис. 98). На аксонометрической проекции на- несите изображения точек A, B и C; обозначьте их. б) ответьте на вопросы: 1) Какие виды детали представлены на чертеже? 2) Сочетанием каких геометрических тел образована каждая деталь?
1) На чертеже представлены вид спереди, вид сверху и вид слева.
2) Деталь состоит их следующих геометрических тел:
- параллелепипед с двумя выемками в виде двух прямых четырёхугольных призм,
- параллелепипед с выемкой в виде полуцилиндра,
- полуцилиндр с выемкой в виде полуцилиндра.
