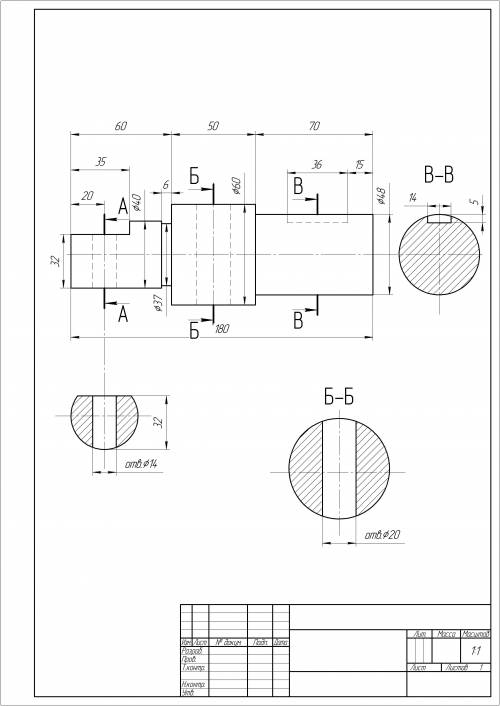

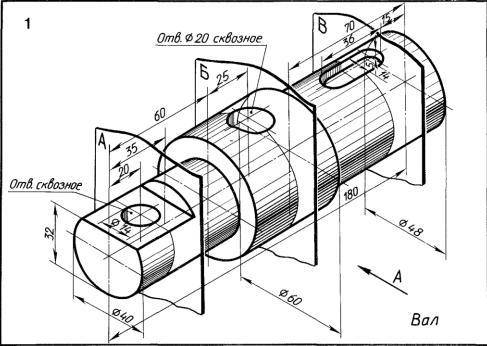

Начертить главный вид вала, взяв направление взгляда по стрелке А. на листе бумаге Выполнить три сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости;
сечение плоскостью Б – на свободном месте чертежа; сечение плоскостью В – в проекционной связи. Между цилиндрической частью
40 мм и 60 мм выполнить проточку
диаметром 37 мм и шириной 6 мм
