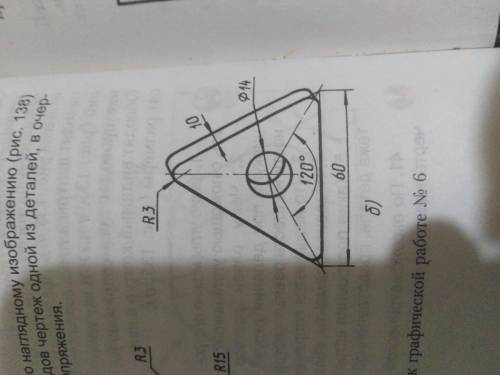

Начинать построение надо с горизонтальной стороны равностороннего треугольника со стороной 60 мм. Из концов этого отрезка радиусом 60 мм проводите вверху дуги, их точка пересечения - третья вершина треугольника.
Чтобы построить скругление в углу, отступите от каждой из сторон по 3 мм и проведите короткие прямые параллельно сторонам. Точка пересечения этих прямых - центр сопряжения. Опустите из центра сопряжения перпендикуляры к сторонам, получите точки сопряжения. Радиусом 3мм проводите дугу между точками сопряжения. Остальное достроить не трудно.

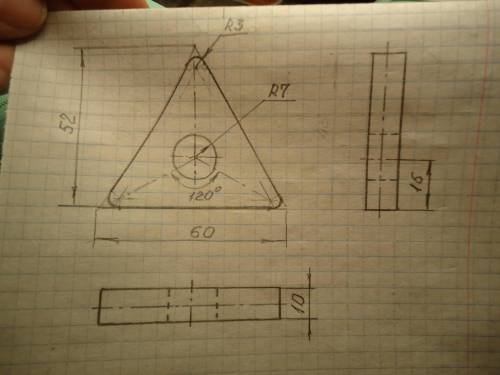

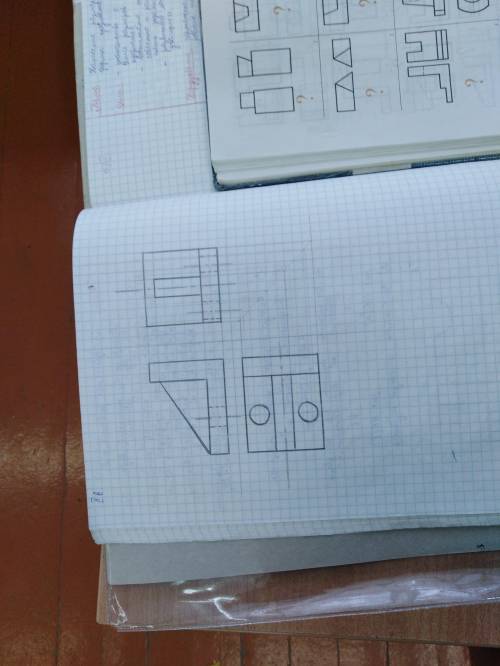

Три вида детали см. на фото.
Объяснение:
Начинать построение надо с горизонтальной стороны равностороннего треугольника со стороной 60 мм. Из концов этого отрезка радиусом 60 мм проводите вверху дуги, их точка пересечения - третья вершина треугольника.
Чтобы построить скругление в углу, отступите от каждой из сторон по 3 мм и проведите короткие прямые параллельно сторонам. Точка пересечения этих прямых - центр сопряжения. Опустите из центра сопряжения перпендикуляры к сторонам, получите точки сопряжения. Радиусом 3мм проводите дугу между точками сопряжения. Остальное достроить не трудно.
Надеюсь, что смогла вам
