Объяснение:

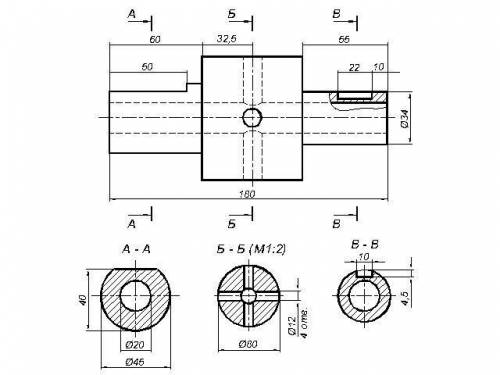

Первый чертеж - выполнила, как Вы просили.

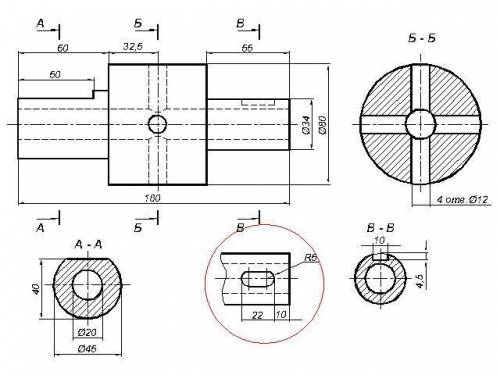

Второй чертеж выполнен более правильно, т.к. сделан усеченный вид сверху (в окружности красного цвета), на котором видно строение паза под шпонку (указан радиус).
Надеюсь, взяла правильные размеры.
