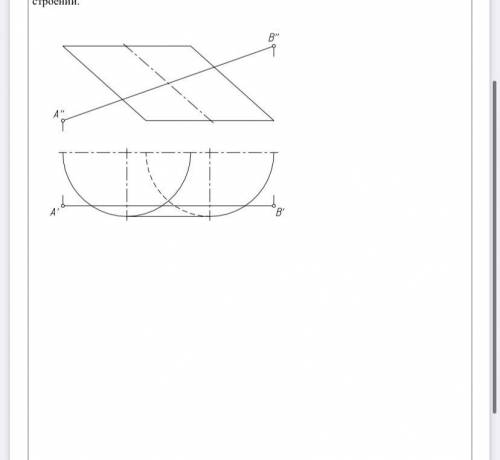

Найти точки пересечения прямой АВ с поверхностью цилиндра; показать видимость прямой. Дать определение метода решения, привести краткое описание хода по-строений.
В данном случае нам понадобилась одна пл. α, которая перпендикулярна горизонтальной плоскости и проходит через прямую АВ.
Она рассекает цилиндр по двум образующим, построив которые на фронтальной проекции, мы находим точки пересечения 1¹¹ и 2¹¹ прямой АВ с поверхностью цилиндра.
Переносим положение их на вид сверху, получим 1¹ и 2¹.
Точки 3¹¹ и 4¹¹, 5¹ и определить видимость прямой.

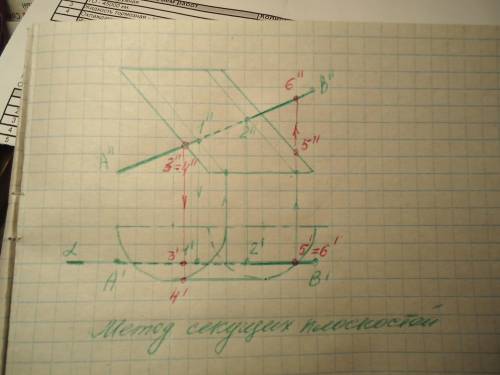

Нахождение точек пересечения см. на фото.
Объяснение:
Применён метод секущих плоскостей.
В данном случае нам понадобилась одна пл. α, которая перпендикулярна горизонтальной плоскости и проходит через прямую АВ.
Она рассекает цилиндр по двум образующим, построив которые на фронтальной проекции, мы находим точки пересечения 1¹¹ и 2¹¹ прямой АВ с поверхностью цилиндра.
Переносим положение их на вид сверху, получим 1¹ и 2¹.
Точки 3¹¹ и 4¹¹, 5¹ и определить видимость прямой.
Внутри цилиндра прямая АВ - невидимая.
