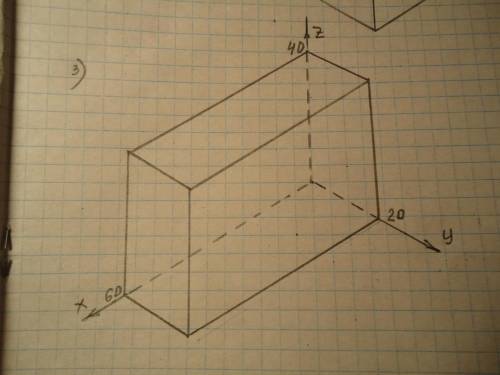

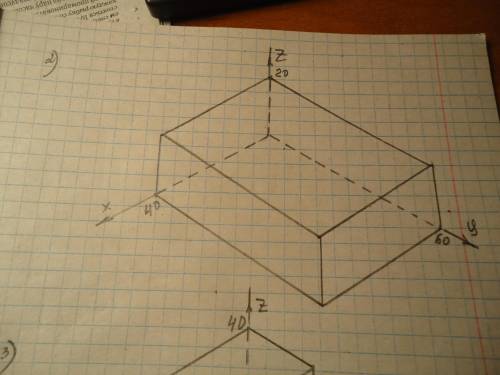

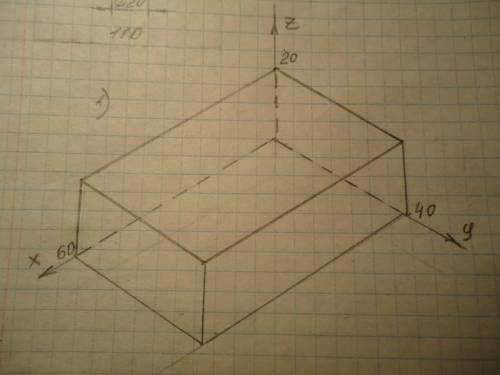

ответ: Все три параллелепипеда см. на фот 1, 2, 3.
Из-за съёмки изображения получились чуть с искажением.
Если оси для изометрической проекции будете делать на клетчатой бумаге, то отступите от начала координат влево и вправо по 5 клеток и опуститесь от этих точек на 3 клетки.Получите точки, через которые проходят оси Х и У. Ось Z yfghfdktyf dthnbrfkmyj ddth[/
Если чертежи будут выполняться на белой бумаге, то замерьте угол 120° между осями Z и Х; Z и У.
На изображения я отметила расстояния по Х, У иЗ для каждого изображения.
ответ: Все три параллелепипеда см. на фот 1, 2, 3.
Из-за съёмки изображения получились чуть с искажением.
Если оси для изометрической проекции будете делать на клетчатой бумаге, то отступите от начала координат влево и вправо по 5 клеток и опуститесь от этих точек на 3 клетки.Получите точки, через которые проходят оси Х и У. Ось Z yfghfdktyf dthnbrfkmyj ddth[/
Если чертежи будут выполняться на белой бумаге, то замерьте угол 120° между осями Z и Х; Z и У.
На изображения я отметила расстояния по Х, У иЗ для каждого изображения.
Надеюсь, что вам и вы справитесь с заданием.
