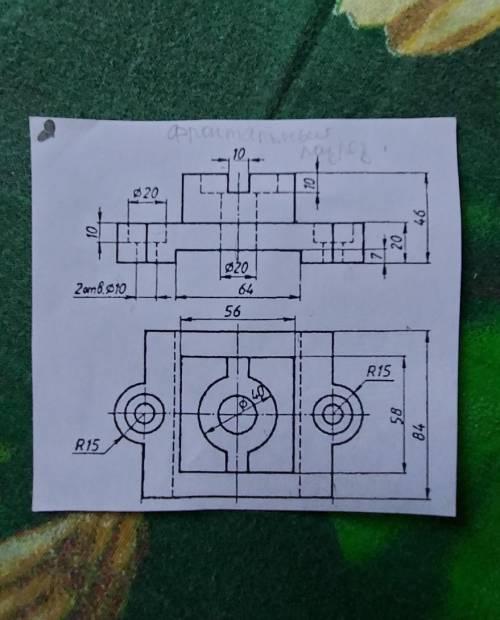

Необходим фронтальный разрез данного рисунка без вашей никак и в интернете ничего не найти. ​

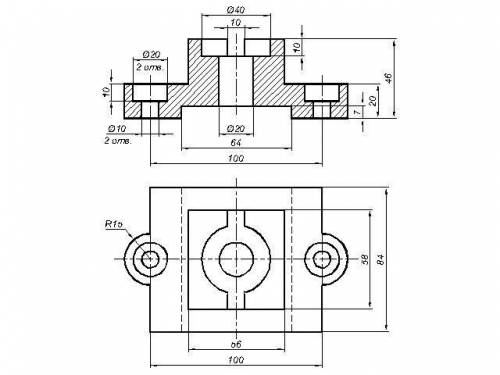

Объяснение:

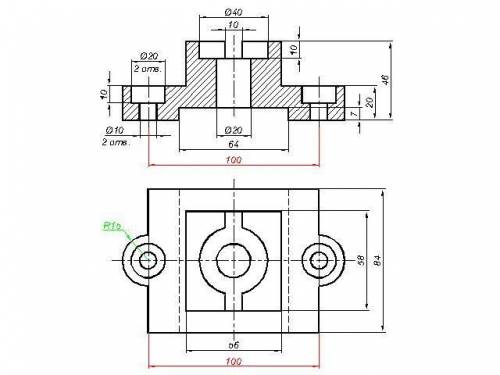

На втором чертеже красным цветом выделила два размера, которых нет на Вашем чертеже - проверьте их значение.

Зеленым цветом выделила радиус, его размер на Вашем чертеже указан дважды - этого не должно быть при наличии оси симметрии.

Диаметр 40 указан на фоне чертежа - по-возможности выносить.

Удачи!
