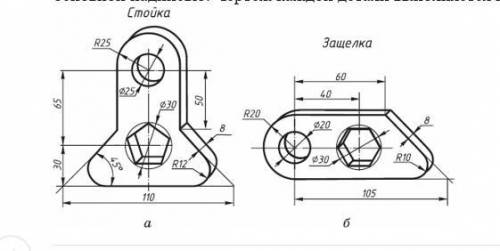

Для построения правильного пятиугольника отмерьте от вертикальной осевой линии 72° влево и вправо, вместе с верхней точкой окружности вы будете иметь уже три точки пятиугольника.
Затем циркулем отступите от полученных точек по бокам ещё такое же расстояние вниз, получите оставшиеся 2 точки пятиугольника.
Для построения сопряжения слева и справа внизу детали я пометила расстояние до вс прямых 12 мм, их точка пересечения - центр сопряжения. Опустите из него перпендикуляры к прямым контура детали и можете проводить часть окружности для сопряжения.
Но вообще-то для таких деталей строят одну проекцию (вид спереди) и указывают её толщину S8.
Попробуйте выполнить для второй детали одну проекцию и укажите её толщину, поставив точку на фоне чертежа и вывести за пределы чертежа под углом 45° выносную линию полочку, как для радиуса или диаметра. Над полочкой написать S8, т.к. толщина второй детали 8 мм.

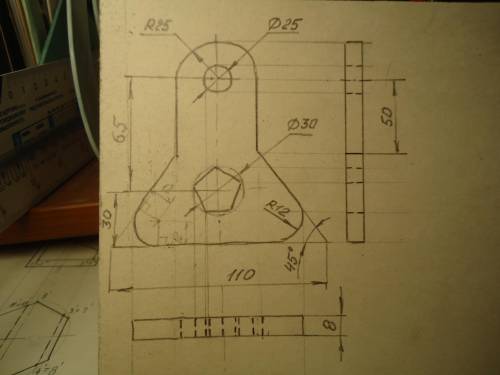

ответ:Чертёж для детали №1 см. на фото.
Объяснение:
Чертёж выполнен с сохранением размеров на глаз.
Для построения правильного пятиугольника отмерьте от вертикальной осевой линии 72° влево и вправо, вместе с верхней точкой окружности вы будете иметь уже три точки пятиугольника.
Затем циркулем отступите от полученных точек по бокам ещё такое же расстояние вниз, получите оставшиеся 2 точки пятиугольника.
Для построения сопряжения слева и справа внизу детали я пометила расстояние до вс прямых 12 мм, их точка пересечения - центр сопряжения. Опустите из него перпендикуляры к прямым контура детали и можете проводить часть окружности для сопряжения.
Но вообще-то для таких деталей строят одну проекцию (вид спереди) и указывают её толщину S8.
Попробуйте выполнить для второй детали одну проекцию и укажите её толщину, поставив точку на фоне чертежа и вывести за пределы чертежа под углом 45° выносную линию полочку, как для радиуса или диаметра. Над полочкой написать S8, т.к. толщина второй детали 8 мм.
