Объяснение:

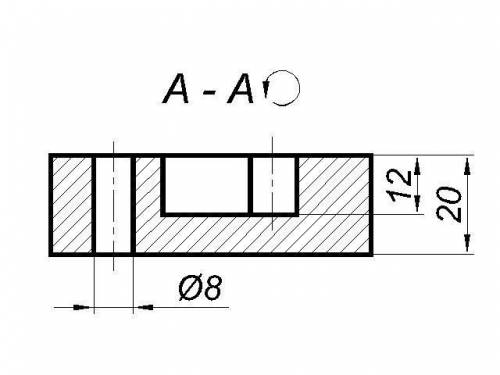

Рядом с обозначением разреза стоит значок (окружность со стрелкой) - это говорит, что разрез повернут.

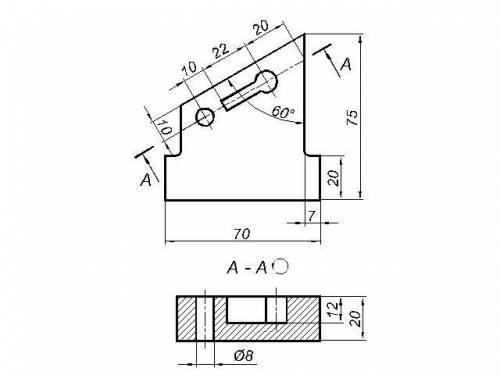

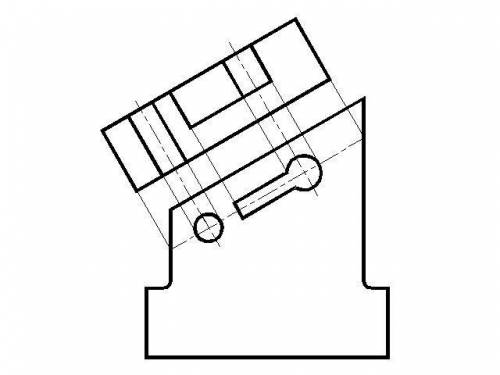

Третий чертеж - построение разреза.

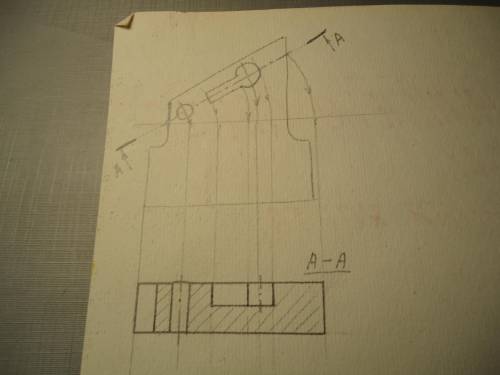

Разрез см.на фото.
Объяснение: Из-за того, что разрез А-А указан снизу, а не сверху, положение длинного отверстия изменит своё положение и будет сверху на разрезе вместо нижнего положения на виде сверху.
