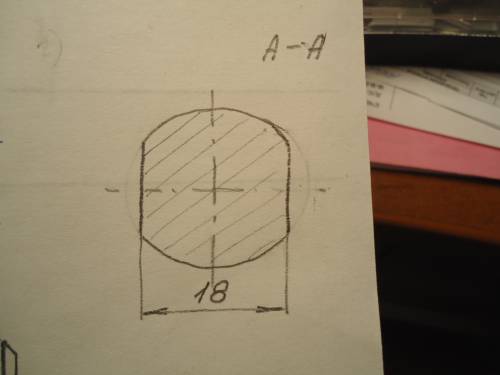

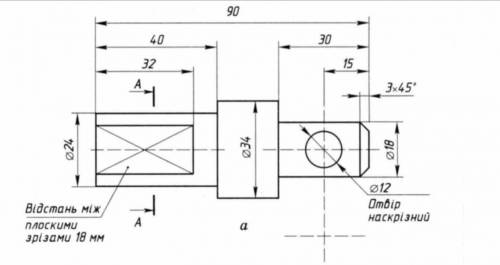

На свободном поле чертежа выполните окружность диаметром 24 мм по бокам срежьте окружность так, чтобы расстояние между вертикальными плоскостями было 18 мм. Выполните штриховку и обозначьте сечение А-А. См. фото 1.

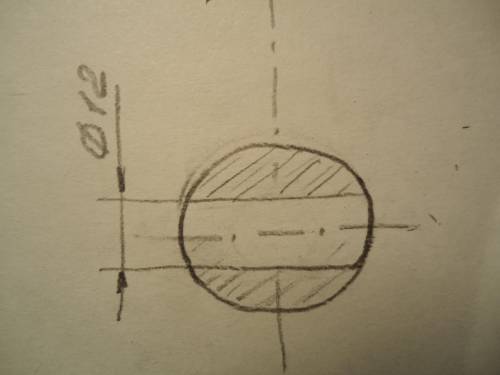

Второе сечение надо выполнить на продолжении секущей плоскости. Диаметр окружности 18 мм и продольны вырез с расстоянием между горизонтальными линиями 12 мм. См. фото 2. Дополнительно обозначать его не надо.
На свободном поле чертежа выполните окружность диаметром 24 мм по бокам срежьте окружность так, чтобы расстояние между вертикальными плоскостями было 18 мм. Выполните штриховку и обозначьте сечение А-А. См. фото 1.
Второе сечение надо выполнить на продолжении секущей плоскости. Диаметр окружности 18 мм и продольны вырез с расстоянием между горизонтальными линиями 12 мм. См. фото 2. Дополнительно обозначать его не надо.
