ВАРИАНТ

Содержание:

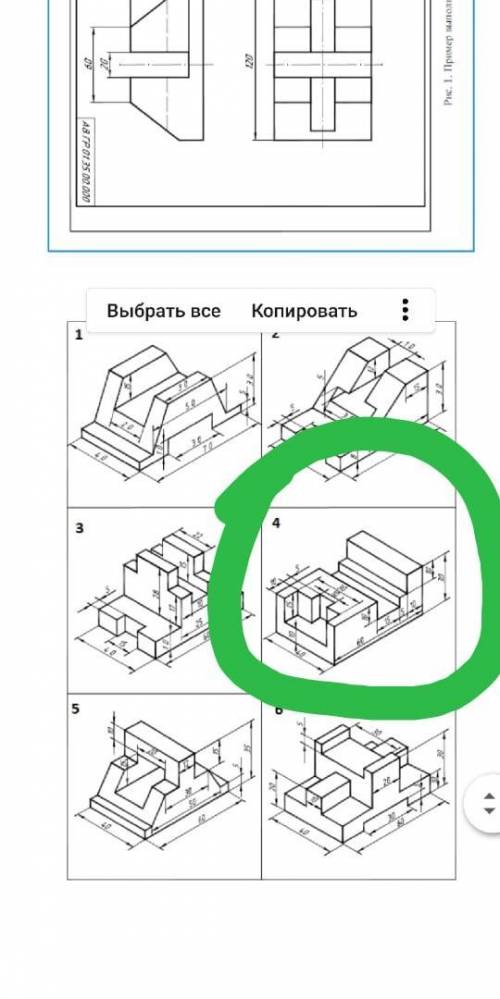

1. По заданному аксонометрическому изображению детали выполнить чертеж

детали с использованием трех основных видов: главного, вида сверху и вида

слева.

2. Нанести размеры.

Порядок выполнения:

1. Формат А3 расположить горизонтально. Выполнить рамку и основную над-

пись.

2. Вычертить на листе осевые и центровые линии.

3. По заданному аксонометрическому изображению детали (табл. 1) выполнить

изображения видов в масштабе 1:1.

3.1. Выбрать положение детали для построения вида спереди (главного вида)

(см. пример выполнения задания – рис. 1).

3.2. Вычертить линии внешнего контура детали на изображениях видов.

3.3. Нанести линии невидимого контура.

4. Нанести выносные, размерные линии и размерные числа в соответствии с

ГОСТ 2.307–68.

4 ВАРИАНТ НУЖЕН
