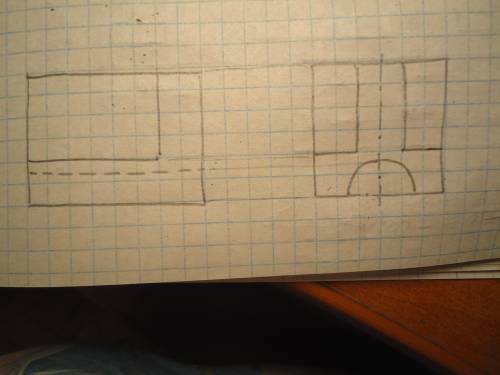

В задании просят выполнить необходимое и достаточное количество видов, поэтому я изобразила только вид спереди и вид слева. С этих видов хорошо понятны форма и размеры детали. Смотрите чертёж на фото 1.

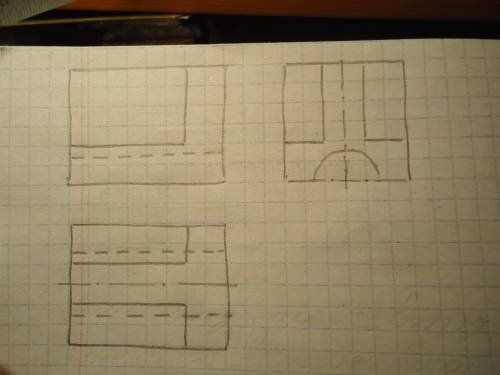

Если все таки вам нужны три вида, то см. фото 2.

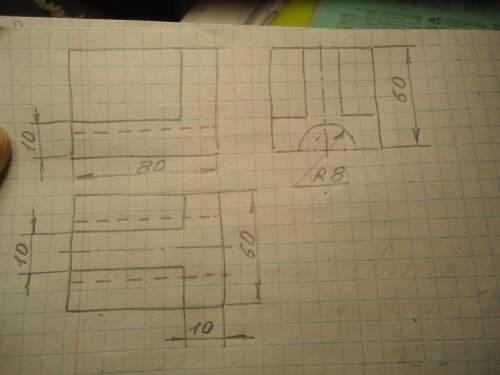

Чертёж с размерами на фото 3.
Надеюсь, что вам.
