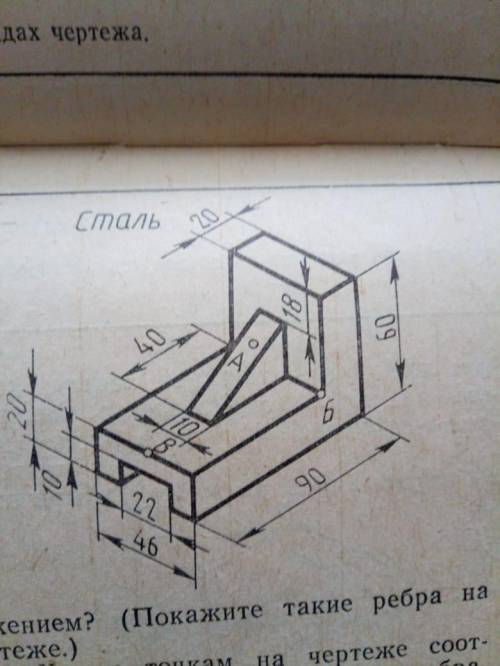

Для выполнения чертежа детали в трех видах по данным размерам, мы будем использовать техническое чертежное обозначение (ТЧО) и следовать последовательности действий.
Первым шагом будет выполнение геометрического чертежа вида "Вид спереди".
1. На листе бумаги мы рисуем горизонтальную линию, которая будет представлять основную линию детали.
2. Измеряем размер A (50 мм) и откладываем это расстояние от основной линии вверх.
3. От точки, которая соответствует размеру A, проводим вертикальные линии, которые будут представлять края детали.
4. Подписываем размеры, используя ТЧО (например, A - 50 мм).
Вторым шагом будет выполнение геометрического чертежа вида "Вид сбоку".
1. Рисуем вертикальную линию, которая будет представлять основную линию детали.
2. Измеряем размер B (30 мм) и откладываем это расстояние от основной линии влево.
3. От точки, которая соответствует размеру B, проводим горизонтальные линии, которые будут представлять края детали.
4. Подписываем размеры, используя ТЧО (например, B - 30 мм).
Третьим шагом будет выполнение трехмерного чертежа вида "Вид сверху".
1. Рисуем горизонтальную и вертикальную линии, которые будут представлять основные линии детали.
2. Измеряем размер C (40 мм) и откладываем это расстояние от пересечения основных линий вправо и вниз.
3. Соединяем края детали, используя прямые линии.
4. Подписываем размеры, используя ТЧО (например, C - 40 мм).
В результате этих шагов мы получим чертеж детали в трех видах: "Вид спереди", "Вид сбоку" и "Вид сверху". В каждом виде будет отражены соответствующие размеры A, B и C.
Таким образом, выполнение чертежа детали в трех видах по данным размерам позволит нам ясно и наглядно представить форму и размеры детали.
