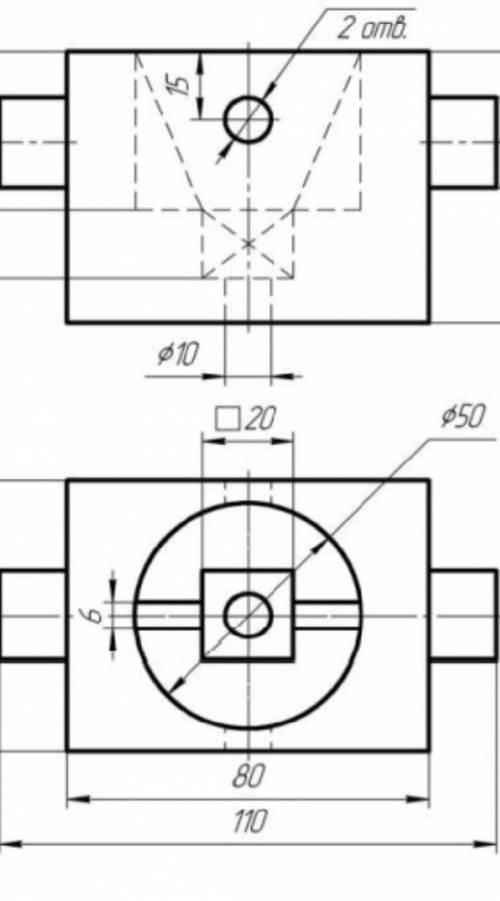

По двум заданным видам детали (спереди и сверху) построить вид слева, выполнить на этих видах целесообразные простые разрезы, нанести размеры. Построить аксонометрическую проекцию детали с вырезом четверти.
На самом деле, для ответа на данный вопрос требуется знание способов построения проекций, а также навыки работы с размерами и аксонометрическими проекциями. Я попытаюсь объяснить каждый шаг подробно и доступно.
1. Сперва мы должны построить вид слева по заданным видам детали сбоку и сверху.
- Посмотрите на заданный вид сверху и заметьте форму детали.
- Спроецируйте контуры детали на плоскость вида слева, используя перпендикулярные линии, параллельные линии и прочие методы построения.
2. Теперь необходимо выполнить целесообразные простые разрезы на каждом из видов (спереди и сверху).
- Необходимо определить, где лучше всего сделать разрезы так, чтобы поверхности детали были видны и понятны для наблюдателя.
- Для этого можно выбирать такие места разрезов, чтобы он проходил через выпуклую или плоскую части детали.
3. В следующем шаге нам нужно нанести размеры на построенных видах.
- Размеры должны указывать на характеристики детали, такие как длина, ширина и высота, а также специальные параметры и углы.
- Расположите размеры так, чтобы они были видны и прочитаемы, но при этом не перекрывали важные части детали.
4. Затем мы должны построить аксонометрическую проекцию детали с вырезом четверти.
- В данном случае вырез четверти означает, что мы вырезаем изображение детали так, чтобы оно составляло только четверть от полного размера или объема.
- Для построения аксонометрической проекции выберите подходящие методы, такие как параллельный или косоугольный.
Обращайтесь, если у вас возникнут вопросы по каждому из шагов или если нужно конкретное пояснение по какому-либо аспекту.
