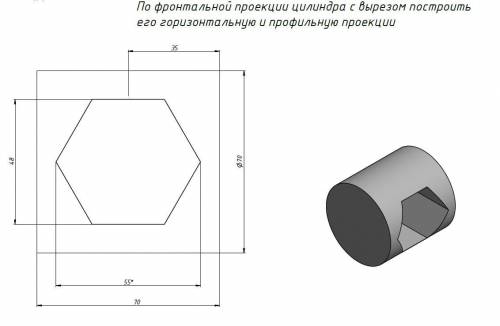

или хотя бы подскажите как должен выглядеть горизонтальный вид

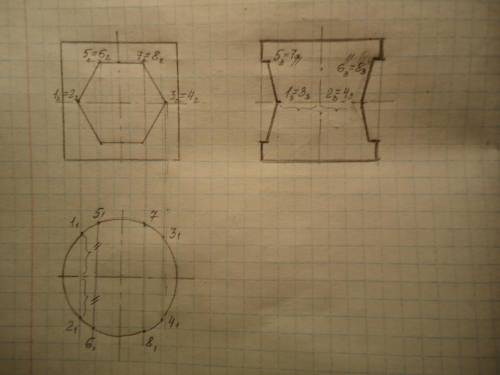

Чертёж из трёх проекций см. на фото.

Чтобы найти точки на виде слева, надо взять расстояние от горизонтальной оси симметрии вверх и вниз до соответствующих точек на виде сверху. Я отметила их фигурной скобкой и двойным штрихом.

  Надеюсь, что смогла вам
