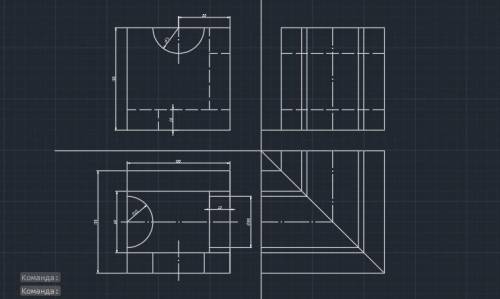

Я думаю, что вы допустили ошибку при изображении вида сверху.
Вообще в таком виде, как у вас, чертёж читается очень плохо. Надо проводить контур чертежа сплошной основной толстой линией, а построение и размерные линии - сплошной тонкой линией, выбирать шрифт крупнее для нанесения размеров. Их совсем не видно.
На виде сверху и на виде слева нельзя вести ось симметрии через всё изображение, т.к. деталь не симметричная.

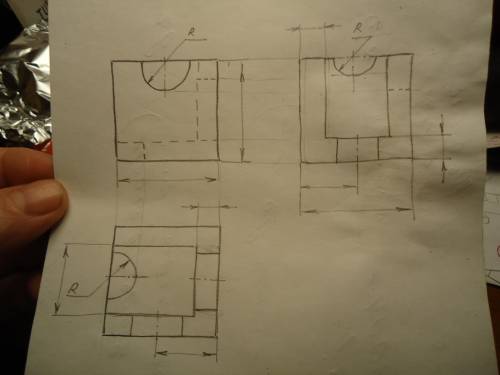

Построение эскиза чертежа см. на фото.
Я думаю, что вы допустили ошибку при изображении вида сверху.
Вообще в таком виде, как у вас, чертёж читается очень плохо. Надо проводить контур чертежа сплошной основной толстой линией, а построение и размерные линии - сплошной тонкой линией, выбирать шрифт крупнее для нанесения размеров. Их совсем не видно.
На виде сверху и на виде слева нельзя вести ось симметрии через всё изображение, т.к. деталь не симметричная.
Надеюсь, что смогла вам
