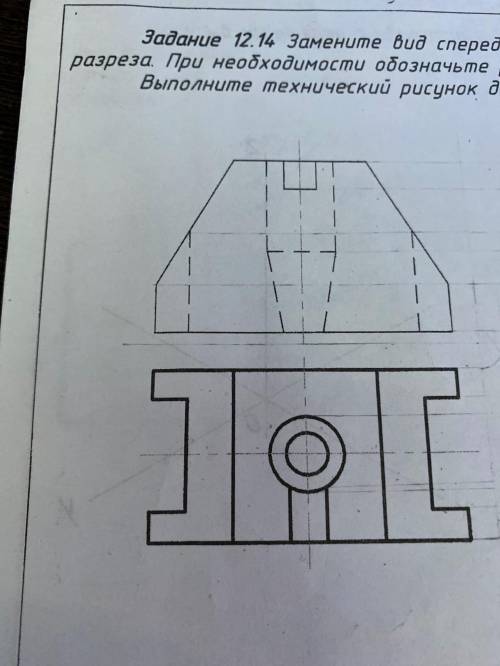

по черчению. Замените вид спереди соединением половины вида с половиной разреза. При необходимости обозначьте разрез. Постройте вид слева. Выполните технический рисунок детали
Чтобы заменить вид спереди соединением половины вида с половиной разреза, нам необходимо выполнить следующие шаги:
Шаг 1: Добавление разреза
- На виде спереди проведите горизонтальную линию, проходящую через середину детали.
- Отметьте на этой линии точку, где будет проходить разрез.
- Проведите вертикальную линию из точки разреза вниз, чтобы указать половину разреза.
Шаг 2: Построение вида слева
- Используя точки разреза как центры, проведите дуги, чтобы отобразить необходимые края детали виде слева.
- Если вид слева требует добавления каких-либо других элементов (например, отверстия или пазы), выполните их также в соответствии с чертежом.
Шаг 3: Технический рисунок детали
- Добавьте размеры к каждому элементу детали на чертеже. Размеры должны быть ясными и удобочитаемыми для школьника.
- Отметьте контур каждой детали линиями разных типов (например, сплошная линия для видимых граней и штриховка для скрытых граней).
- Добавьте необходимые обозначения и символы (например, символы сварки или шероховатости поверхности) в соответствии с инструкциями чертежа.
Надеюсь, мои пояснения помогут вам понять, как выполнить задание по черчению. Если у вас возникнут дополнительные вопросы, пожалуйста, не стесняйтесь задавать их.
