По аксонометрическому чертежу выполните чертеж детали в необходимом количестве видов, постройте целесообразный разрез. На чертеже нанесите размеры. Опора. Сталь

По аксонометрическому чертежу выполните чертеж детали в необходимом количестве видов, постройте целе

Ответ:

Математика666

26.12.2020 00:28

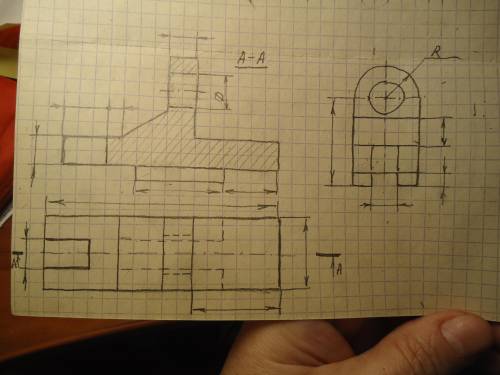

Чертёж из трёх проекций с фронтальным разрезом см. на фото.

Объяснение:

Чертёж выполнялся от руки с сохранением пропорций на глаз.

Вам чертёж надо построить с чертёжных инструментов. Размерные линии на чертеже проставлены, а вот цифры просматриваются очень тяжело. Проставьте цифры сами.

По аксонометрическому чертежу выполните чертеж детали в необходимом количестве видов, постройте целе

0,0(0 оценок)
