Черчение тема простые разрезы, необходимо сделать вертикальный разрез ЗАДАНИЕ.
1.На формате А4 построить недостающую третью проекцию.
2.Выполнить необходимые разрезы.
3. Проставить размеры и оформить основную надпись. Для выполнения комплексного чертежа детали, сначала строят три проекции в проекционной зависимости, затем выполняют необходимые простые разрезы. Варианты заданий:
Проверьте размеры, т.к. задание очень мелкое и плохая видимость.

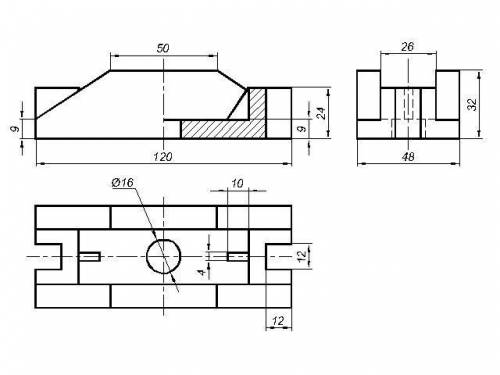

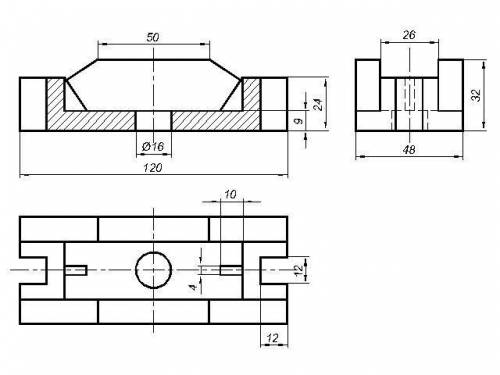

На первом чертеже главный вид заменила фронтальным разрезом, но при этом трудно понять главный вид детали, для этого на втором чертеже я соединила 1/2 главного вида с 1/2 фронтального разреза - если Вы изучали эту тему, то нужно сделать как на втором чертеже.
Чтобы оформить чертеж на формате А4, Вам придется воспользоваться масштабом 1:2.

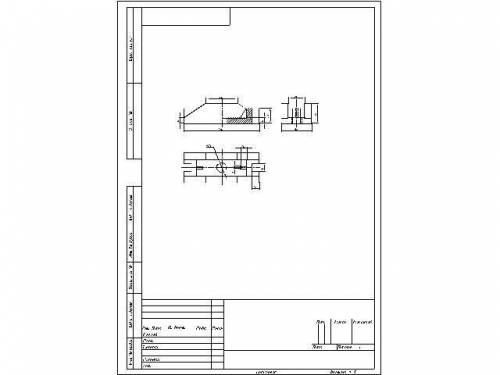

Извините, но сделать в рамке у меня нет возможности (см. 3 чертеж).
Объяснение:
Проверьте размеры, т.к. задание очень мелкое и плохая видимость.
На первом чертеже главный вид заменила фронтальным разрезом, но при этом трудно понять главный вид детали, для этого на втором чертеже я соединила 1/2 главного вида с 1/2 фронтального разреза - если Вы изучали эту тему, то нужно сделать как на втором чертеже.
Чтобы оформить чертеж на формате А4, Вам придется воспользоваться масштабом 1:2.
Извините, но сделать в рамке у меня нет возможности (см. 3 чертеж).
