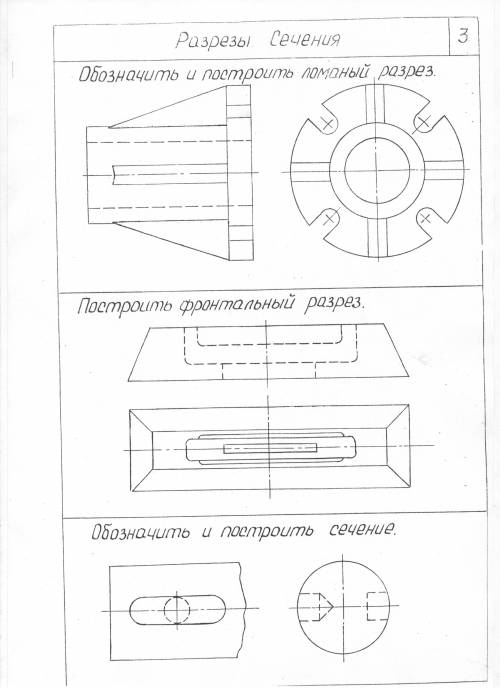

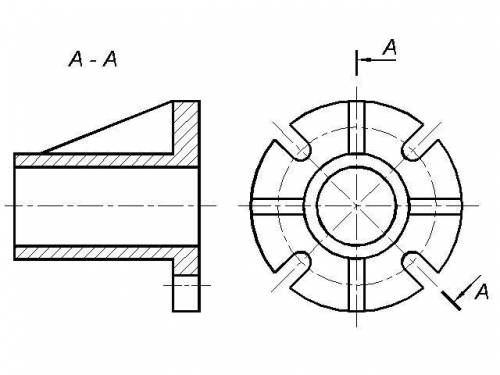

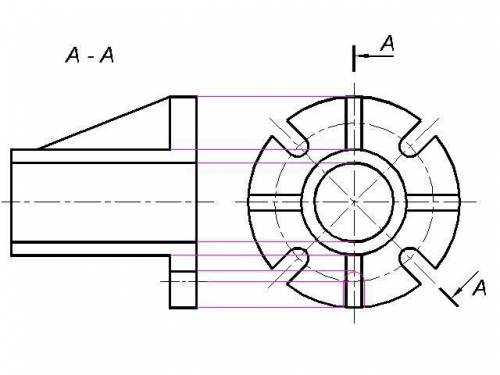

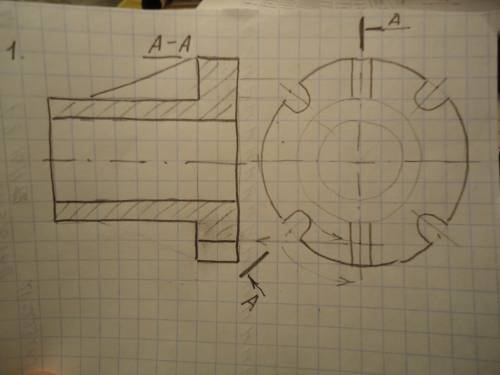

1) На фото показано обозначение ломаного разреза и его изображение на виде спереди. Мысленно вы опускаете секущую плоскость вниз до оси симметрии и выполняете разрез как бы в одной вертикальной плоскости.

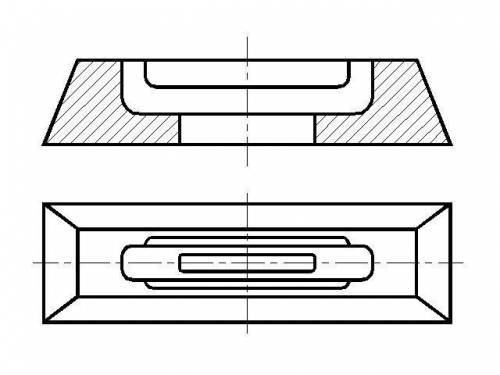

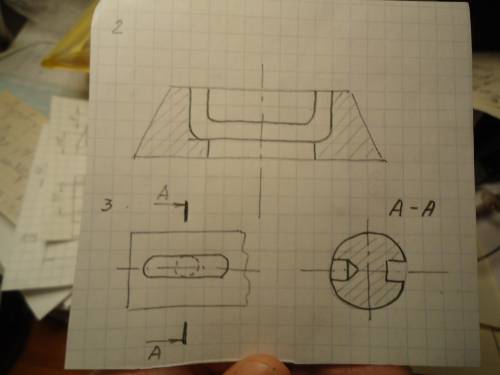

2) По второму заданию я изобразила фронтальный разрез, но не перечерчивала вид сверху. Верхняя штриховая линия - это выемки по бокам крупной прямоугольной выемки на меньшую глубину, поэтому когда мысленно рассечём деталь по оси симметрии сверху вниз, эти боковые выемки не коснутся секущей плоскости, но будут видны.

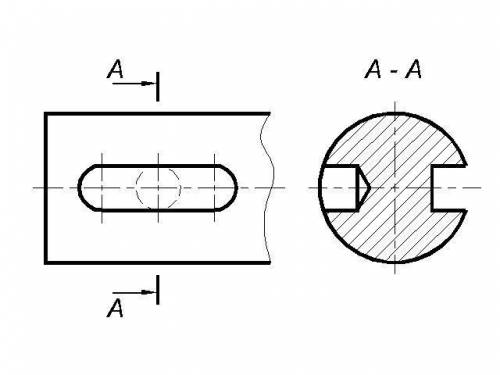

3) В третьем задание я нанесла на вид спереди обозначение сечения, а на виде слева изобразила его.
Объяснение:
+++++++++++++++++++++++++++
1) На фото показано обозначение ломаного разреза и его изображение на виде спереди. Мысленно вы опускаете секущую плоскость вниз до оси симметрии и выполняете разрез как бы в одной вертикальной плоскости.
2) По второму заданию я изобразила фронтальный разрез, но не перечерчивала вид сверху. Верхняя штриховая линия - это выемки по бокам крупной прямоугольной выемки на меньшую глубину, поэтому когда мысленно рассечём деталь по оси симметрии сверху вниз, эти боковые выемки не коснутся секущей плоскости, но будут видны.
3) В третьем задание я нанесла на вид спереди обозначение сечения, а на виде слева изобразила его.
Надеюсь, что смогла вам
