Если нужны размеры, можно использовать размеры с чертежа.
Два сечения выполнены на продолжении секущих плоскостей, а третье сечение выполнено в проекционной связи с главным видом.
В чертеже задания есть несколько неточностей, которые бы исчезли, если бы был вид слева или были пояснения к чертежу.
1-й цилиндр. Возможны варианты: выемка с одной стороны, выемка с двух сторон или отверстие. (Я выбрала выемку с одной стороны).
2-й цилиндр. Возможны варианты: сквозное отверстие, выемка с одной стороны, выемка с двух сторон, выступ с одной стороны или выступ с двух сторон. (Я выбрала сквозное отверстие).
3-й цилиндр. Возможны варианты: плоский срез с одной стороны или плоские срезы с двух сторон. (Я выбрала срез с одной стороны).

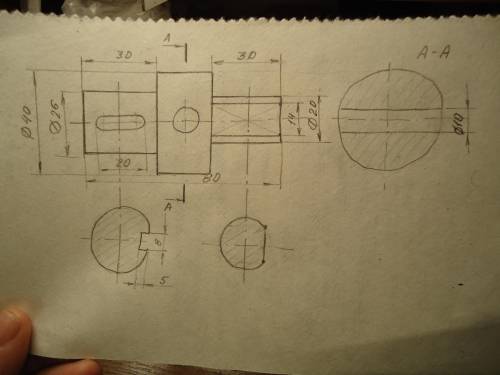

ответ: Чертёж с тремя сечениями см. на фото.
Объяснение:
Если нужны размеры, можно использовать размеры с чертежа.
Два сечения выполнены на продолжении секущих плоскостей, а третье сечение выполнено в проекционной связи с главным видом.
В чертеже задания есть несколько неточностей, которые бы исчезли, если бы был вид слева или были пояснения к чертежу.
1-й цилиндр. Возможны варианты: выемка с одной стороны, выемка с двух сторон или отверстие. (Я выбрала выемку с одной стороны).
2-й цилиндр. Возможны варианты: сквозное отверстие, выемка с одной стороны, выемка с двух сторон, выступ с одной стороны или выступ с двух сторон. (Я выбрала сквозное отверстие).
3-й цилиндр. Возможны варианты: плоский срез с одной стороны или плоские срезы с двух сторон. (Я выбрала срез с одной стороны).
