Чертёж построен от руки с сохранением пропорций на глаз.
Удаление горизонтальных отрезков на виде сверху совпадает с соответствующими расстояниями до этих точек влево и вправо от вертикальной оси на виде слева.
Когда вы будете расставлять размеры, не ставьте размерные линии на фоне чертежа, как стоят некоторые размеры на образце.

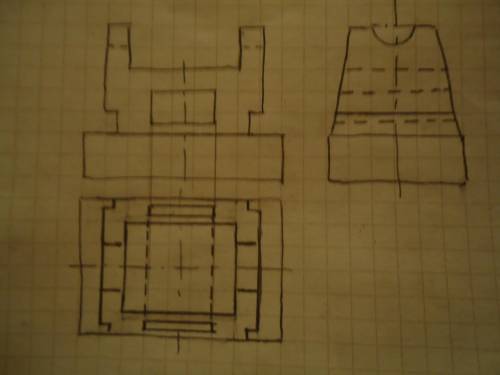

ответ: См. построение трёх проекций на фото.
Объяснение:
Чертёж построен от руки с сохранением пропорций на глаз.
Удаление горизонтальных отрезков на виде сверху совпадает с соответствующими расстояниями до этих точек влево и вправо от вертикальной оси на виде слева.
Когда вы будете расставлять размеры, не ставьте размерные линии на фоне чертежа, как стоят некоторые размеры на образце.
Надеюсь, что смогла вам
