Они расположены на определённых местах, где из за этого она пересечены, т.к рямые линии от разных сторон пересечены на расстояние равном их промежуткам
ответ: Предполагаемое изображение вида слева см. на фото.
Объяснение:

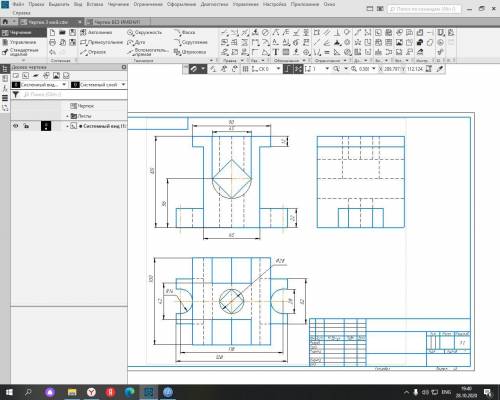

Очень необычное квадратное отверстие, которое проходит через деталь горизонтально.
Если я правильно поняла, то сначала у детали вырезается крупная часть по бокам, начиная от верхней поверхности вниз, но дно этого выреза не ровное, а углом с ребром по центру выемки. А в центральной части проходит квадратное отверстие, нижние поверхности которого совпадают с дном боковых выемок.
Тогда сквозное вертикальное отверстие имеет линии пересечения с отверстием горизонтальным.

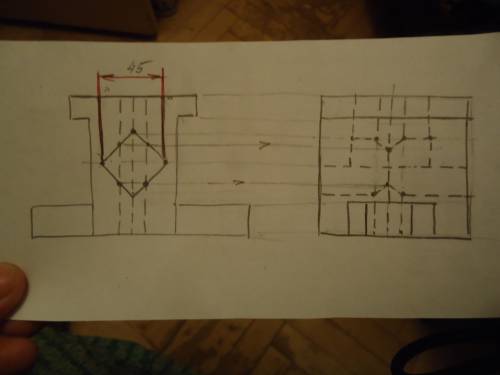

То, что у меня получилось, изобразила на рисунке, выполненном от руки с сохранением пропорций на глаз.
Да
Объяснение:
Они расположены на определённых местах, где из за этого она пересечены, т.к рямые линии от разных сторон пересечены на расстояние равном их промежуткам
ответ: Предполагаемое изображение вида слева см. на фото.
Объяснение:
Очень необычное квадратное отверстие, которое проходит через деталь горизонтально.
Если я правильно поняла, то сначала у детали вырезается крупная часть по бокам, начиная от верхней поверхности вниз, но дно этого выреза не ровное, а углом с ребром по центру выемки. А в центральной части проходит квадратное отверстие, нижние поверхности которого совпадают с дном боковых выемок.
Тогда сквозное вертикальное отверстие имеет линии пересечения с отверстием горизонтальным.
То, что у меня получилось, изобразила на рисунке, выполненном от руки с сохранением пропорций на глаз.
Очень надеюсь, что сделала верно.
