Расставьте точки, как показано на фронтальной проекции чертежа.
Точки 1¹,2,3¹,4¹ переносятся на две другие проекции легко.
Чтобы получить остальные точки, надо провести дополнительно фронтально-проецирующие плоскости а₁, а₂, а₃, а₄. Для нахождения точек 5 и отрезок, отмеченный фигурной скобкой. Таким радиусом надо провести дугу на виде сверху и перенести туда точки 5,6.
С остальными точками поступать так же.
Чтобы получить точки на виде слева надо взять на виде сверху отрезки с 3-мя штрихами и отложить их от вертикальной оси на виде слева вправо и влево, получим точки 9¹¹ и 10¹¹. Аналогично поступить с остальными точками.
Очень надеюсь, что объяснила построение доступно и смогла вам

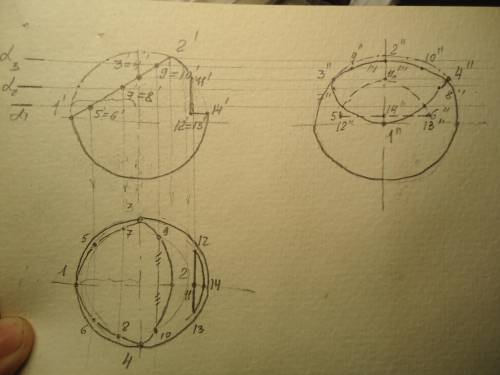

ответ: См. построение сферы на фото.
Объяснение:
Расставьте точки, как показано на фронтальной проекции чертежа.
Точки 1¹,2,3¹,4¹ переносятся на две другие проекции легко.
Чтобы получить остальные точки, надо провести дополнительно фронтально-проецирующие плоскости а₁, а₂, а₃, а₄. Для нахождения точек 5 и отрезок, отмеченный фигурной скобкой. Таким радиусом надо провести дугу на виде сверху и перенести туда точки 5,6.
С остальными точками поступать так же.
Чтобы получить точки на виде слева надо взять на виде сверху отрезки с 3-мя штрихами и отложить их от вертикальной оси на виде слева вправо и влево, получим точки 9¹¹ и 10¹¹. Аналогично поступить с остальными точками.
Очень надеюсь, что объяснила построение доступно и смогла вам
