Добрый день! Рад, что вы обратились ко мне за помощью. Я готов выступить в роли вашего школьного учителя и помочь вам с решением задачи по начертательной геометрии.

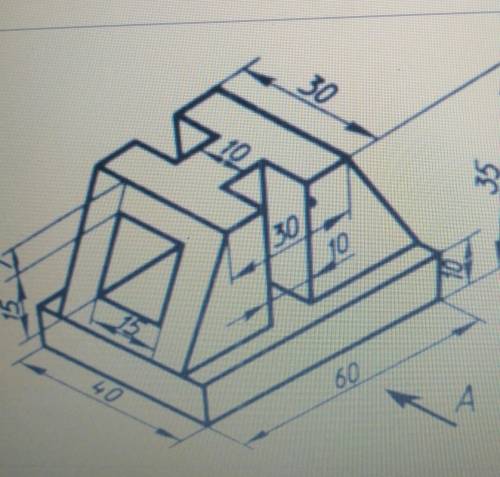

Перед нами стоит задача начертить данную деталь в 3 проекциях. Для начала, давайте разберемся, что такое проекция. В начертательной геометрии проекция – это изображение фигуры на плоскость при помощи перпендикулярных прямых, которые называются проекционными лучами. 3 проекции – это проекция на плоскости горизонтальной проекции (или горизонтальной координатной плоскости), фронтальной проекции (или фронтальной координатной плоскости) и профильной проекции (или профильной координатной плоскости).
Итак, перейдем к решению задачи. Для начала, нам понадобятся размеры детали. На изображении размеров нет, поэтому мы можем только приблизительно оценить размеры, основываясь на пропорциях. Предлагаю взять следующие значения размеров:
Длина: 5 см
Ширина: 3 см
Высота: 2 см
Теперь перейдем к решению задачи:
Шаг 1: Нарисуем основу детали на плоскости горизонтальной проекции. Я предлагаю нарисовать прямоугольник размером 5 см на 3 см.
Попробуйте нарисовать его самостоятельно на листе бумаги или в программе для рисования, используя линейку и графические инструменты.
Шаг 2: Теперь нарисуем фронтальную проекцию. Для этого соединим вершины прямоугольника в горизонтальной проекции с вершинами на нижней горизонтали и отложим от них расстояние, равное высоте детали (2 см). Затем соединим полученные точки.
Шаг 3: Наконец, профильная проекция будет представлять собой перспективу отображения детали. Для ее построения необходимо построить палку высотой 2 см на линейке и поместить ее под углом 45 градусов или под любым другим углом, который вы считаете подходящим. Затем отметьте концы палки на горизонтальной и фронтальной проекциях и соедините их прямой линией.
Таким образом, вы получите 3 проекции данной детали: горизонтальную проекцию, фронтальную проекцию и профильную проекцию.
Важно учесть, что предложенные размеры являются приближенными и могут отличаться от реальных размеров детали. Поэтому, при решении задачи в реальной жизни, необходимо знать точные размеры детали для получения точных проекций.
Надеюсь, мое объяснение было понятным и помогло вам разобраться в задаче. Если у вас остались вопросы, не стесняйтесь задавать их. Я с радостью помогу вам в их решении.
