1) Неверное удаление размера 12 от контура чертежа. Необходимо удалить размерную линию на 10 мм.
2) Размер 17 повторяется дважды. Деталь имеет вертикальную ось симметрии, поэтому достаточно поставить один из них, удалив , например, размер 17 справа.
3) Размер полуокружности R12 неверно расположен.
4) Размер 64 проставлен не по центру размерной линии.
Поставить размер окружности с наклонной выносной линии через центр окружности и полочки, отодвинув размер 64 на 20 мм от контура чертежа, записав его по центру размерной линии.
5) Нет размера радиуса сопряжения для дуг слева и справа детали. Добавить размер радиуса дуги слева R5.
6) Вместо размера R8 правильнее показать размер 16 сверху, отодвинув размер 35 на 20 мм от контура чертежа.

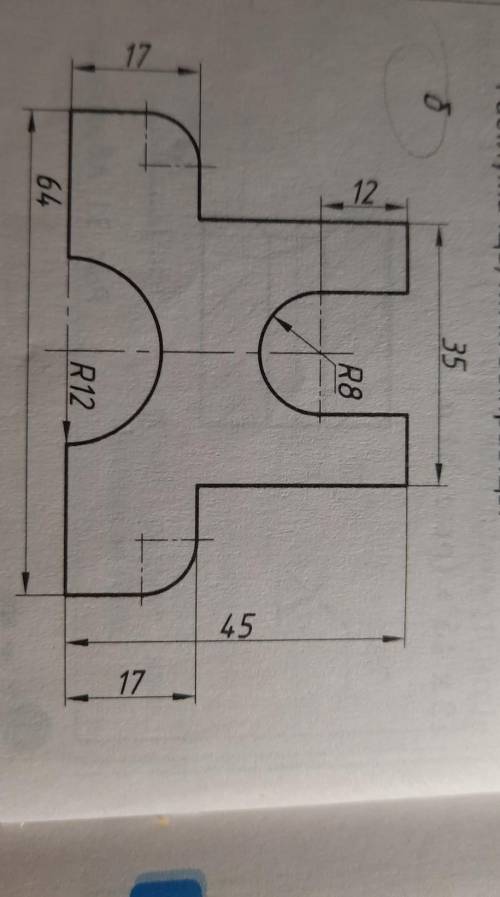

На чертеже найдены следующие ошибки:
1) Неверное удаление размера 12 от контура чертежа. Необходимо удалить размерную линию на 10 мм.
2) Размер 17 повторяется дважды. Деталь имеет вертикальную ось симметрии, поэтому достаточно поставить один из них, удалив , например, размер 17 справа.
3) Размер полуокружности R12 неверно расположен.
4) Размер 64 проставлен не по центру размерной линии.
Поставить размер окружности с наклонной выносной линии через центр окружности и полочки, отодвинув размер 64 на 20 мм от контура чертежа, записав его по центру размерной линии.
5) Нет размера радиуса сопряжения для дуг слева и справа детали. Добавить размер радиуса дуги слева R5.
6) Вместо размера R8 правильнее показать размер 16 сверху, отодвинув размер 35 на 20 мм от контура чертежа.
