Черчение. Начертить вид сбоку вид спереди и вид сверху очень нужно.

Объяснение:

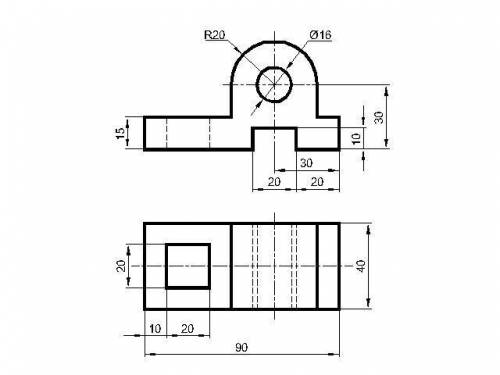

Для этой детали достаточно двух видов: спереди (главный) и сверху.

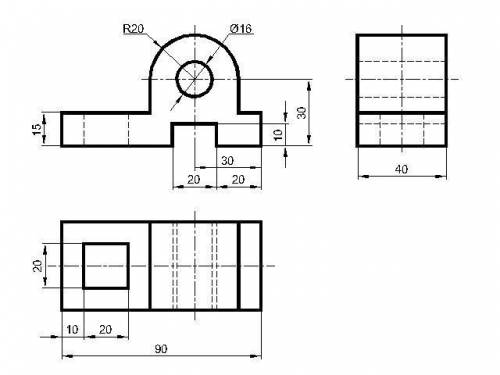

На втором чертеже, на всякий случай, начертила и вид слева.

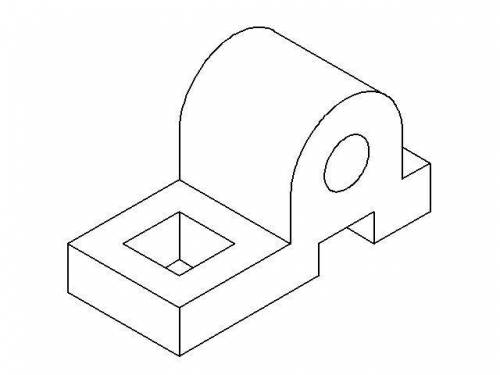

На третьем чертеже деталь изобразила в прямоугольной изометрии.

ответы на вопросы:

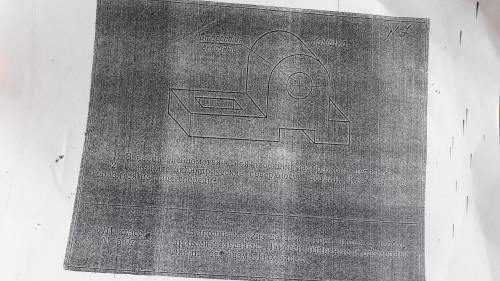

1. Деталь в задании изображена во фронтальной диметрии.

2. Цилиндрические поверхности на виде спереди: окружность диаметром 16 мм и полукруг радиусом 20 мм.
