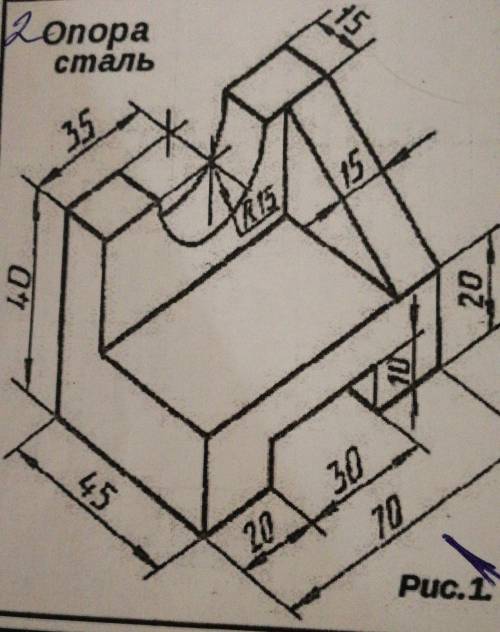

Этот чертеж представляет собой опору из стали, которую нужно описать в трех проекциях с размерами. Для начала, давайте разберемся, как это сделать.
1. Первая проекция (главный вид):
На чертеже видим основную форму опоры. Эта проекция показывает, как опора выглядит с передней стороны. Чтобы описать эту проекцию:
- Нарисуйте прямоугольник, который представляет собой основную форму опоры.
- Подпишите размеры на чертеже. На чертеже вижу следующие размеры: 200 мм, 100 мм и 75 мм.
- Если есть какие-то детали, которые не видно на этой проекции, но видно в других проекциях, то делайте отметку об этом (например, "см. вид сверху").
2. Вторая проекция (вид справа):
На чертеже видим опору справа. Эта проекция показывает опору с боковой стороны. Чтобы описать эту проекцию:
- Нарисуйте прямоугольник справа от основной формы опоры.
- Укажите размеры, которые видны на этой проекции. На чертеже вижу размеры: 100 мм и 75 мм.
- Если что-то не видно на этой проекции, но видно на других проекциях, сделайте отметку об этом.
3. Третья проекция (вид снизу):
На чертеже видим опору снизу. Эта проекция показывает опору снизу. Чтобы описать эту проекцию:
- Нарисуйте прямоугольник под основной формой опоры.
- Укажите размеры, которые видны на этой проекции. На чертеже вижу размеры: 100 мм и 50 мм.
- Если что-то не видно на этой проекции, но видно в других проекциях, сделайте отметку об этом.
Важно помнить, что чертеж должен быть четким и понятным. Таким образом, все размеры должны быть записаны рядом с соответствующими элементами на чертеже.
Надеюсь, я подробно и понятно объяснил, как описать данный чертеж в трех проекциях с размерами. Если у тебя возникнут вопросы, не стесняйся задавать их мне.
