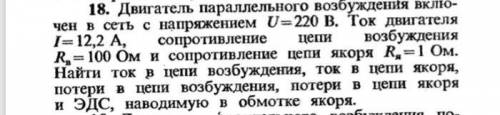

Найти ток в цепи возбуждения, ток в цепи якоря, потери в цепи возбуждения, потери в цепи якоря и ЭДС, наводимую в обмотке якоря. Полное задание на картинке
Iдв= Iя+I зб. Знайдемо струм на обмотці збудження Iзб.=U/Rзб=220/100=2,2 а
Струм якоря буде: Iдв-Iя=12,2-2,2=10 а падіння напруги в якорі буде:∧U=I*Rя=10*1=10 v падіння напруги на обмотці збудження буде 2,2*100=220v ЕРС в якорі буде: U= E-I*R 220=E-I*R= 220+10=E,
Объяснение:
Iдв= Iя+I зб. Знайдемо струм на обмотці збудження Iзб.=U/Rзб=220/100=2,2 а
Струм якоря буде: Iдв-Iя=12,2-2,2=10 а падіння напруги в якорі буде:∧U=I*Rя=10*1=10 v падіння напруги на обмотці збудження буде 2,2*100=220v ЕРС в якорі буде: U= E-I*R 220=E-I*R= 220+10=E,
Е=230v
