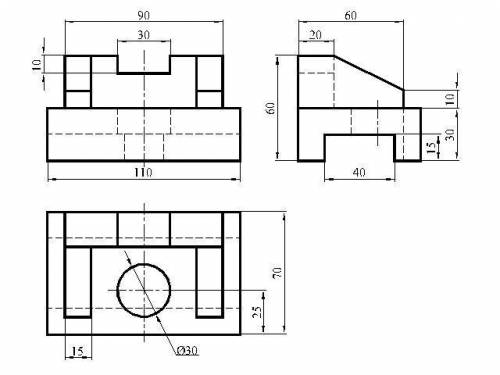

На данном изображении представлены три различных виды одного объекта в инженерной графике: вид сверху, прямой вид и вид слева. Давайте рассмотрим каждый из них подробнее.
1. Вид сверху:
Вид сверху показывает объект с позиции, находящейся над ним. Это означает, что мы смотрим на объект с прямой или почти прямой высоты над ним. На изображении вид сверху представлен на верхней части.
Чтобы понять как выглядит объект в этом виде, необходимо обратить внимание на то, какие его элементы наблюдаются с данной позиции. Например, в этом виде мы видим круглую шахту, а также два прямоугольных блока. Размеры и формы объекта в этом виде отображаются реальными, без искажений.
2. Прямой вид:
Прямой вид показывает объект с позиции, находящейся перед ним. В приведенном изображении прямой вид расположен по центру.
Чтобы понять как выглядит объект в этом виде, нужно сосредоточиться на его передней поверхности и рассмотреть ее подробнее. В данном случае, мы видим прямоугольную плоскость, на которой находятся несколько отверстий различной формы. Размеры и формы объекта в прямом виде также отображаются реальными, без искажений.
3. Вид слева:
Вид слева показывает объект с позиции, находящейся слева от него. На данном изображении вид слева расположен справа.
Чтобы понять как выглядит объект в этом виде, следует обратить внимание на то, какие его элементы мы видим с данной позиции. В этом виде мы видим два прямоугольных блока, расположенных друг за другом в горизонтальном направлении. Опять же, размеры и формы объекта в этом виде отображаются реальными, без искажений.
Все три виды инженерной графики помогают представить объект в трех различных проекциях, чтобы мы могли лучше понять его структуру и форму. Они также дополняют друг друга, позволяя нам увидеть объект с разных ракурсов и получить максимально полное представление о нем.
Объяснение:

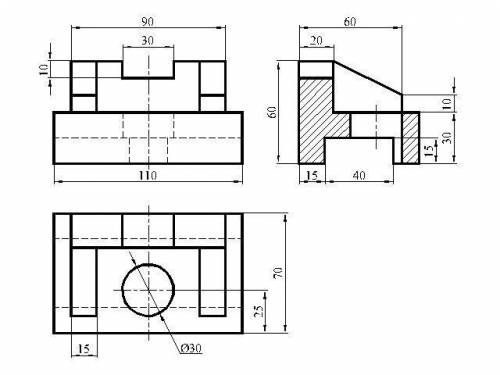

На втором чертеже вид слева заменила профильным разрезом
1. Вид сверху:
Вид сверху показывает объект с позиции, находящейся над ним. Это означает, что мы смотрим на объект с прямой или почти прямой высоты над ним. На изображении вид сверху представлен на верхней части.
Чтобы понять как выглядит объект в этом виде, необходимо обратить внимание на то, какие его элементы наблюдаются с данной позиции. Например, в этом виде мы видим круглую шахту, а также два прямоугольных блока. Размеры и формы объекта в этом виде отображаются реальными, без искажений.
2. Прямой вид:
Прямой вид показывает объект с позиции, находящейся перед ним. В приведенном изображении прямой вид расположен по центру.
Чтобы понять как выглядит объект в этом виде, нужно сосредоточиться на его передней поверхности и рассмотреть ее подробнее. В данном случае, мы видим прямоугольную плоскость, на которой находятся несколько отверстий различной формы. Размеры и формы объекта в прямом виде также отображаются реальными, без искажений.
3. Вид слева:
Вид слева показывает объект с позиции, находящейся слева от него. На данном изображении вид слева расположен справа.
Чтобы понять как выглядит объект в этом виде, следует обратить внимание на то, какие его элементы мы видим с данной позиции. В этом виде мы видим два прямоугольных блока, расположенных друг за другом в горизонтальном направлении. Опять же, размеры и формы объекта в этом виде отображаются реальными, без искажений.
Все три виды инженерной графики помогают представить объект в трех различных проекциях, чтобы мы могли лучше понять его структуру и форму. Они также дополняют друг друга, позволяя нам увидеть объект с разных ракурсов и получить максимально полное представление о нем.
