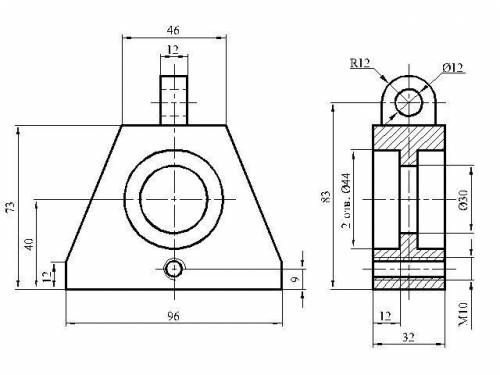

Объяснение:
1. На главном виде добавила к отверстию М10 окружность без 1/4 - обозначение резьбы.
2. На главном виде убрала размер Ф12, т.к. размеры не указывают по невидимым линиям - перенесла на вид слева.
3. Вид слева немного исправила - смотрите внимательно (в верхней части детали убрала штриховку и добавила в середине детали вертикальные линии)
Удачи Вам!
