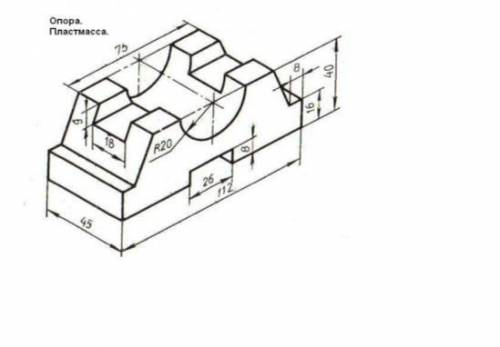

Зачет по черчению, а это слишком сложно для меня. (я полный ноль в черчении) 1. Выполнить чертёж детали в Масштабе 1:1 2. На виде спереди выполнить соединение вида и разреза.

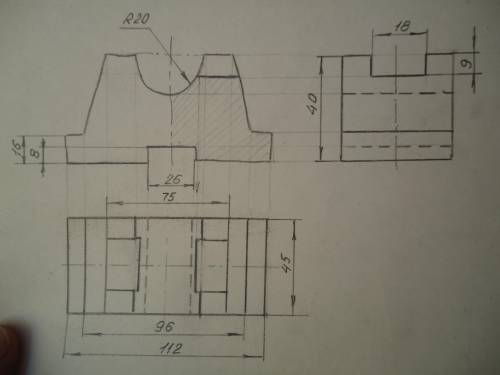

ответ: Построение комплексного чертежа из трёх проекций см. на фото.

Объяснение:

  Чертёж выполнен с сохранением пропорций на глаз, чтобы быстрее отправить вам ответ.

   При построении соединения половины вида и половины разреза линией разграничения этих изображений будет ось симметрии детали.         При этом на половине вида убирают все штриховые линии, оставив только видимый контур. На половине разреза штриховые линии выполняют сплошными основными линиями, и там, где деталь коснулась секущей плоскости, выполняют штриховку под углом 45° тонкими сплошными линиями на расстоянии 2-3 мм.

  Очень надеюсь, что смогла вам Желаю успехов.
