Инженер. граф Выполните три проекции фигуры Нанесите - вопрос №13462456 от masharogka 05.12.2021 06:39

Question

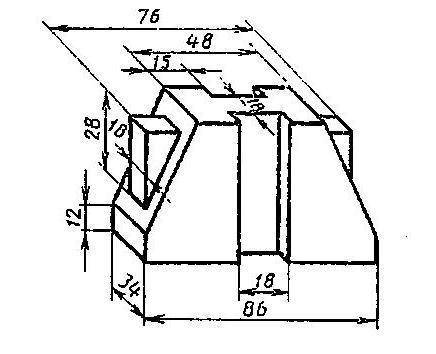

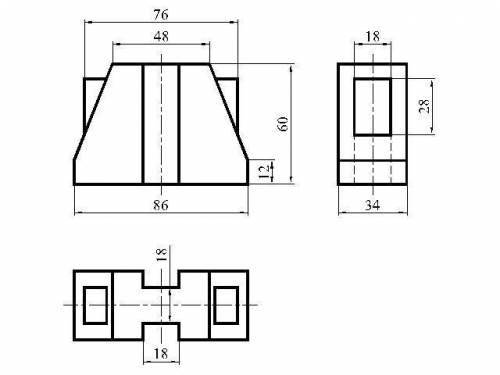

Другие предметы: Инженер. граф Выполните три проекции фигуры Нанесите все необходимые размеры. Выполните технический рисунок детали с фронтальным разрезом.

masharogka · Answer

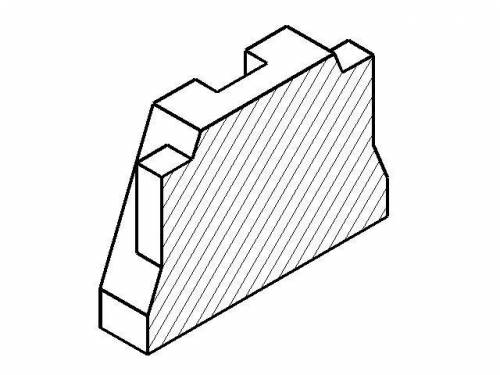

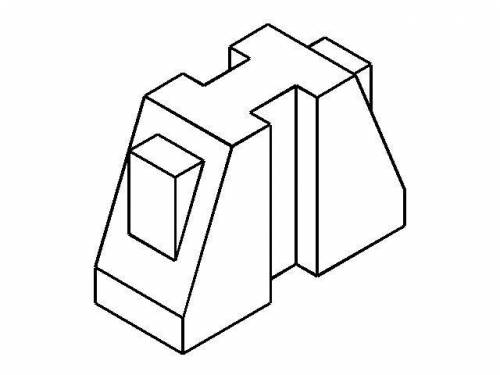

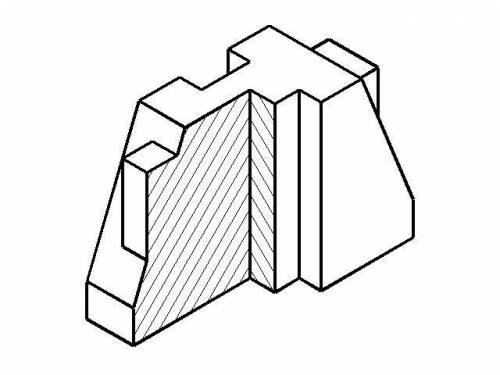

Объяснение:Второй чертеж - сделала вырез 1/4 детали - обычно в изометрии делают так.Если что-то не так, пишите, т.к. в ближайшее время есть возможность внести изменения.УДАЧИ!...
