по инженерной графике =(
Выполнить три проекции фигуры (главный вид в разрезе) , нанести размеры и
выполнить технический рисунок детали с фронтальным разрезом по инженерной графике =( Выполнить три проекции фигуры (главный вид в разрезе) , нанести ">

Объяснение:

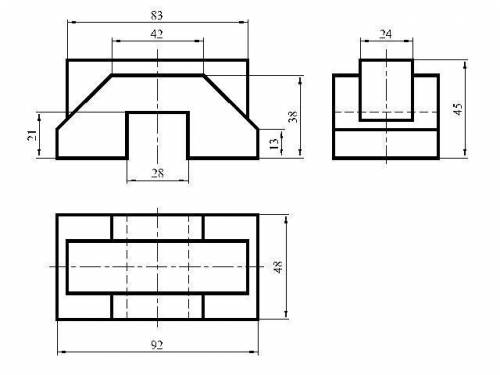

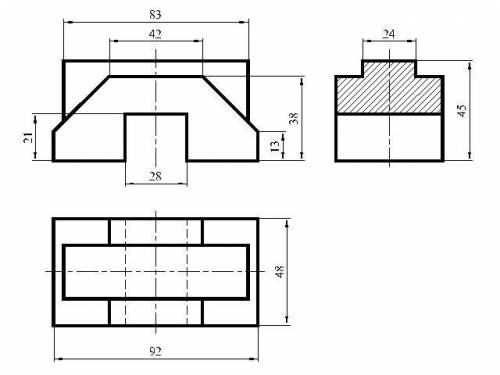

Первый чертеж - три вида детали. Если сделать фронтальный разрез (как Вы просите) - теряется смысл конструкции детали. На третьем чертеже я делала профильный разрез, но обычно, у таких деталей разрезы не делают.

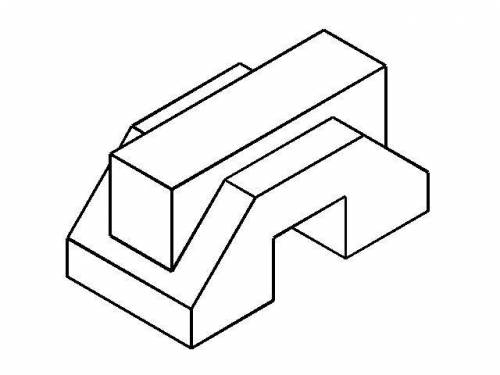

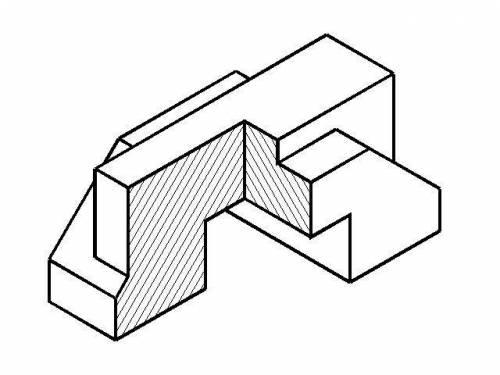

Второй чертеж - технический рисунок (изометрия). На четвертом чертеже сделала вырез 1/4 детали.

МАСШТАБ:

Если Вам нужно начертить на формате листа А4, то подойдет масштаб 1:2 (уменьшение в 2 раза). Все размеры делите на 2 и чертите деталь. А вот  указывать на чертеже нужно натуральные размеры, т.е. не уменьшая.

Например: Ваша деталь имеет длину 92 мм, Вы чертите длиной 46 мм, а при постановке размеров указываете 92 мм.

Удачи Вам!
