Чертёж выполнен частично от руки с сохранением пропорций на глаз.
На заданном чертеже два размера лишние, поэтому на комплексном чертеже общее число размеров на два меньше.

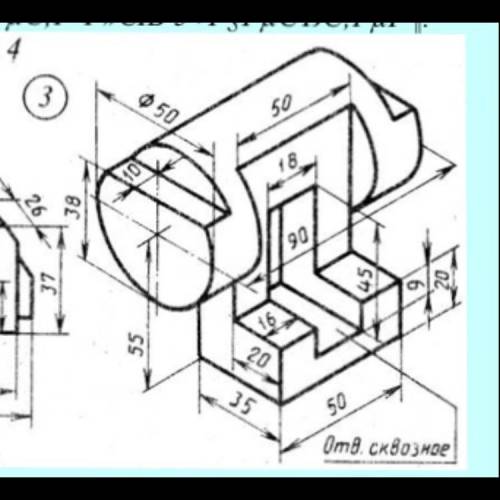

Не понятно, почему на изображении детали сквозное отверстие в глубине имеет вертикальную линию, а не вертикальную до цилиндра,а далее линию по контуру овала, соответствующего цилиндру.
На чертеже некоторые равные отрезки я пометила красной ручкой, чтобы было легче разобраться с их длиной.

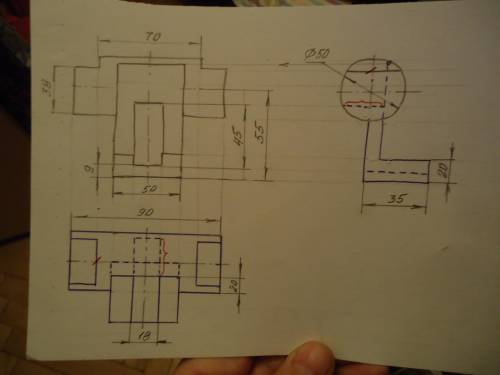

ответ: Чертёж из трёх проекций см. на фото.
Объяснение:
Чертёж выполнен частично от руки с сохранением пропорций на глаз.
На заданном чертеже два размера лишние, поэтому на комплексном чертеже общее число размеров на два меньше.
Не понятно, почему на изображении детали сквозное отверстие в глубине имеет вертикальную линию, а не вертикальную до цилиндра,а далее линию по контуру овала, соответствующего цилиндру.
На чертеже некоторые равные отрезки я пометила красной ручкой, чтобы было легче разобраться с их длиной.
Очень надеюсь, что Желаю удачи.
