Аксонометрическое изображение модели построить три изображения модели в масштабе 1:1 с применением необходимых разрезов. главный вид принять по стрелке А;
выполнить три изображения тела, используя метод прямоугольного проецирования;
обязательно соблюдение проекционной связи Аксонометрическое изображение модели построить три изображения модели в масштабе 1:1 с применением ">
Объяснение:

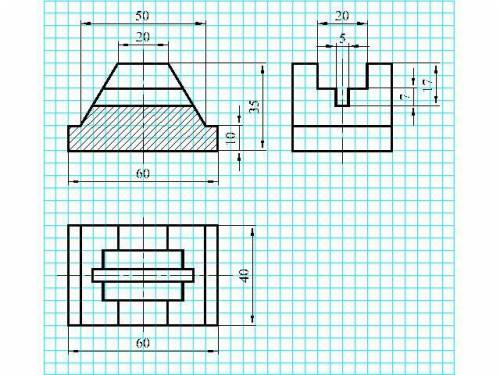

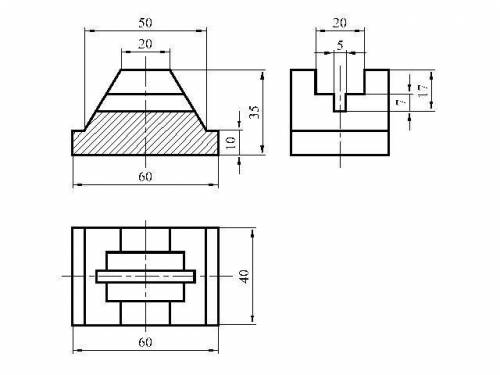

Первый чертеж - выполнен простой фронтальный разрез

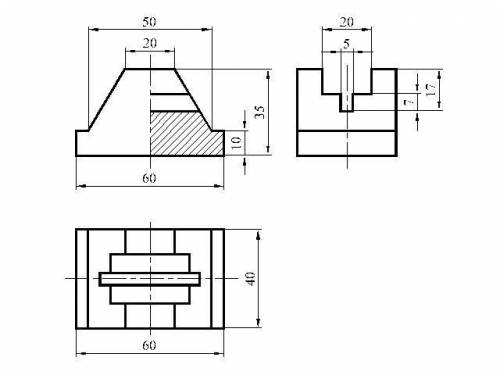

Второй чертеж - соединение 1/2 главного вида с 1/2 фронтального разреза

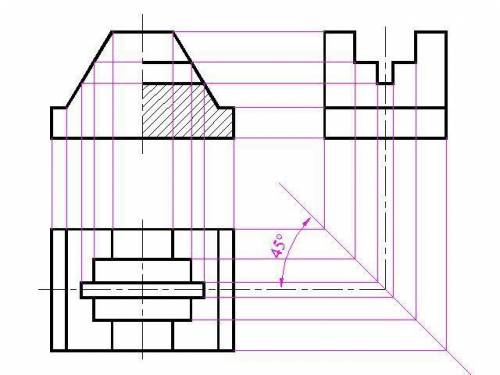

Третий чертеж - построение
