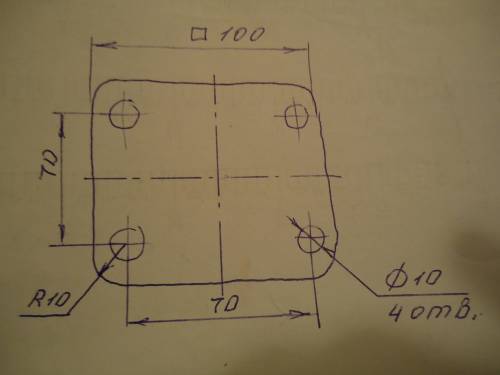

Чертёж выполнен от руки, поэтому не обращайте внимания на искажения.
Т.к. деталь представляет собой квадрат, проведите осевые линии и укажите длину одной из сторон со значком квадрата. Деталь симметричная, поэтому правильнее показать удаление центров окружностей с учётом симметрии детали, а не удаление центра окружности от края детали.
Радиус сопряжения можно показать один раз, т.к. все четыре угла квадрата скруглены одинаково.
ответ: Чертёж с размерами см. на фото.
Объяснение:
Чертёж выполнен от руки, поэтому не обращайте внимания на искажения.
Т.к. деталь представляет собой квадрат, проведите осевые линии и укажите длину одной из сторон со значком квадрата. Деталь симметричная, поэтому правильнее показать удаление центров окружностей с учётом симметрии детали, а не удаление центра окружности от края детали.
Радиус сопряжения можно показать один раз, т.к. все четыре угла квадрата скруглены одинаково.
