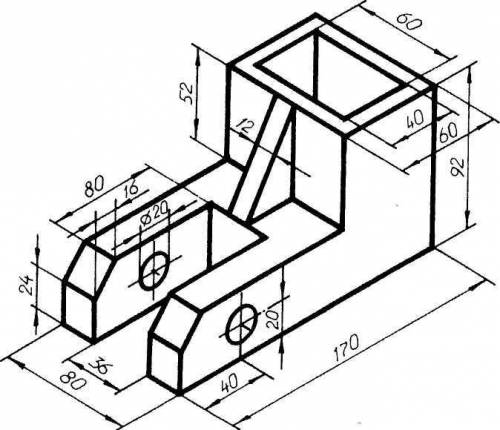

Чертёж выполнен от руки с сохранением пропорций на глаз.

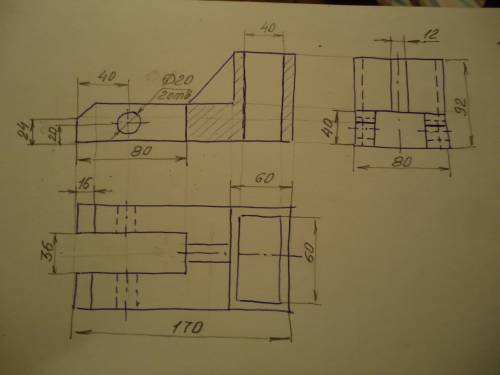

Для данной детали целесообразен фронтальный разрез. На первом фото чертёж без разреза, на втором - с выполненным разрезом и размерами.
При выполнении разреза все штриховые линии превращаются в сплошные основные. Левую часть детали не надо штриховать, т.к. эта поверхность не касается секущей плоскости, и треугольную опору не надо штриховать по правилам выполнения разреза, хотя она и режется секущей плоскостью.
В основной надписи вы поставите размер масштаба 1:2 и чертить будете всё в два раза меньше, но размеры проставите действительные. Будьте внимательнее при построении! Для того, чтобы не ошибиться, поставьте на черновике все размеры в два раза меньше.
Размер по высоте, равный 52 мм, заменён на другое измерение по высоте: 40 мм на виде слева.
ответ: Чертёж из трёх проекций см. на фото.
Объяснение:
Чертёж выполнен от руки с сохранением пропорций на глаз.
Для данной детали целесообразен фронтальный разрез. На первом фото чертёж без разреза, на втором - с выполненным разрезом и размерами.
При выполнении разреза все штриховые линии превращаются в сплошные основные. Левую часть детали не надо штриховать, т.к. эта поверхность не касается секущей плоскости, и треугольную опору не надо штриховать по правилам выполнения разреза, хотя она и режется секущей плоскостью.
В основной надписи вы поставите размер масштаба 1:2 и чертить будете всё в два раза меньше, но размеры проставите действительные. Будьте внимательнее при построении! Для того, чтобы не ошибиться, поставьте на черновике все размеры в два раза меньше.
Размер по высоте, равный 52 мм, заменён на другое измерение по высоте: 40 мм на виде слева.
Надеюсь, что смогла вам Желаю удачи.
