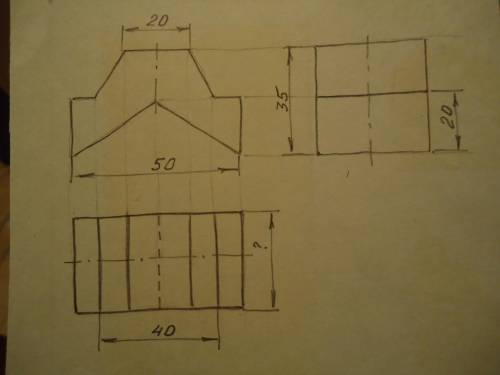

ответ: Чертёж из трёх проекций детали смотрите на фото.
Объяснение:
На виде слева невидимый контур нижнего выреза совпадает с размером 20 мм, поэтому он закрыт сплошной основной линией, соответствующей боковым горизонтальным плоскостям.
Размер 5 мм на виде спереди заменён на размер 40 мм на виде сверху, т.к. деталь симметричная.
На исходном чертеже нет размера по ширине детали. На виде сверху этот размер с вопросительным знаком. Поставьте его сами. Желаю удачи.
