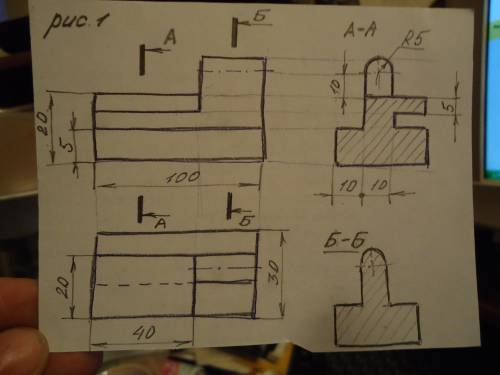

По рис.1 построены три проекции детали и сечение А-А наложено на вид слева, а сечение Б-Б расположено произвольно на листе.

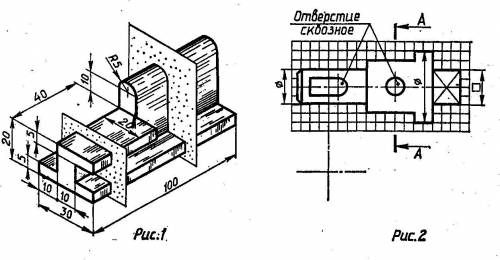

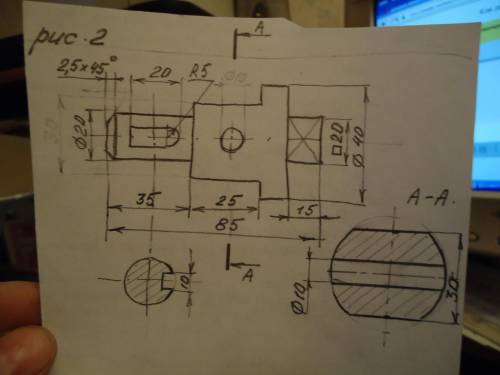

По рис.2 выполнена одна проекция и проставлены размеры, но не все. Часть размеров проставлены на сечениях. Плохо просматривается размер справа на сечении А-А. Он равен 30 мм. Для построения этого сечения надо построить окружность диаметром 40 мм, а затем по 5 мм срезать.
ответ: Необходимые построения см. на фото.
Объяснение:
Чертежи выполнены от руки.
По рис.1 построены три проекции детали и сечение А-А наложено на вид слева, а сечение Б-Б расположено произвольно на листе.
По рис.2 выполнена одна проекция и проставлены размеры, но не все. Часть размеров проставлены на сечениях. Плохо просматривается размер справа на сечении А-А. Он равен 30 мм. Для построения этого сечения надо построить окружность диаметром 40 мм, а затем по 5 мм срезать.
